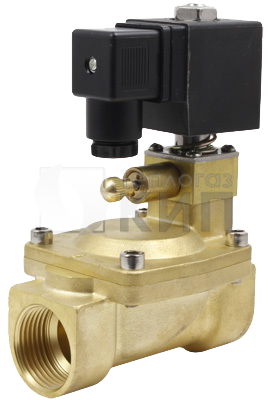

AR-YCXF клапан соленоидный

Технические характеристики клапана AR-YCXF

Клапан соленоидный нормально закрытый непрямого действия с диафрагмой AR-YCXF предназначен для систем пожаротушения.

Особенности:

• Применяется в противопожарных системах
• После прекращения подачи напряжения клапан остается открытым, при необходимости его можно закрыть вручную вытянув шток
• Защита трубопровода от гидравлических ударов благодаря специальной конструкции клапана
• Работа при высоком давлении до 1,6 МПа

Принцип действия и область применения:
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Модификации

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа	Катушка	Вес, кг
AR-YCXF12 GBV	12	3,87	⅜"	0,05	1,6	S21H, ASE21B, ASEx1320, ASEx282	1
AR-YCXF15 GBV	15	3,87	½"				1
AR-YCXF20 GBV	20	7,93	¾"				1,2
AR-YCXF25 GBV	25	10,32	1"				1,5
AR-YCXF32 GBV	32	20,47	1¼"				1,8
AR-YCXF40 GBV	40	24,74	1½"				2,2
AR-YCXF50 GBV	50	41,28	2"				3,5

Технические характеристики

Характеристика		Значение
Рабочая среда		Вода, горячая вода
Материал	Корпуса	Латунь
	Уплотнения	VITON
Температура рабочей среды		−10…120°С
Рабочее давление		0,05...1,6 МПа
Диаметр условного прохода		12...50 мм
Присоединение		Резьбовое G⅜"...G2"
Катушка		S21H, ASE21B, ASEx1320, ASEx282, IP65
Питание		~220 В, ~110 В*, ~24 В*  =24 В, =12 В
Мощность		S21H: 22 ВА (АС), 15 Вт (DC)  ASE21B: 5,5 ВА (АС), 12 Вт (DC)  ASEx1320: 28 ВА (AC), 20 Вт (DC)  ASEx282: 24 ВА (AC), 17 Вт (DC)

* Кроме ASE21B и ASEx1320

Габаритные размеры

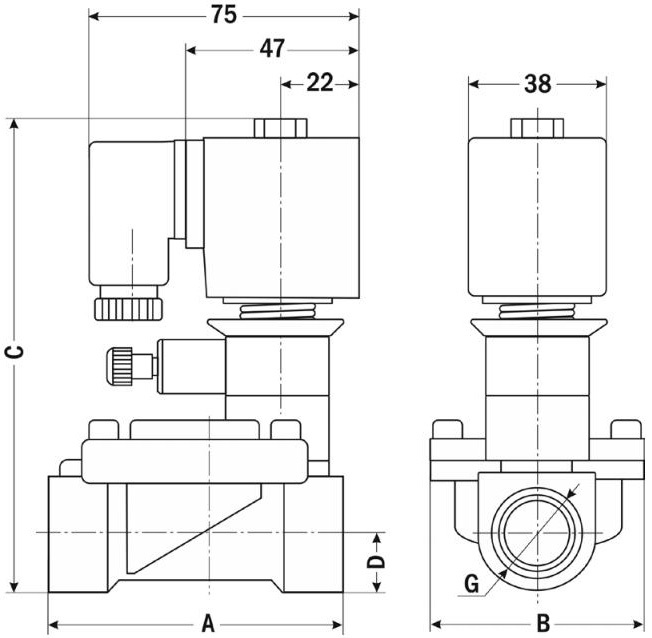

Эскиз AR-YCXF

Таблица размеров

Размер, мм	AR-YCXF12	AR-YCXF15	AR-YCXF20	AR-YCXF25	AR-YCXF32	AR-YCXF40	AR-YCXF50
A	75	75	83	100	130	130	157
B	48	60	56	72	96	96	122
C	124	124	134	145	165	165	178
D	13	13	16	20	26	26	34
G	⅜"	½"	¾"	1"	1¼"	1½"	2"
