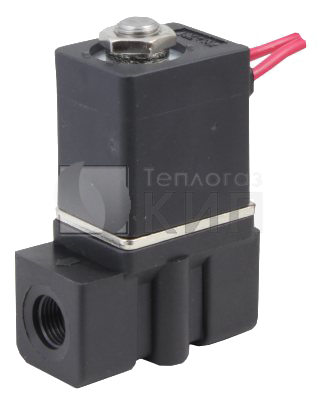

AR-YCWS2 клапан соленоидный

Технические характеристики клапана AR-YCWS2

Клапан соленоидный нормально закрытый прямого действия с поршнем AR-YCWS2 для управления потоком рабочей среды в трубопроводе.

Особенности:

• Клапан может использоваться в пищевых устройствах: кулерах, бойлерах, кофемашинах
• Срабатывание при нулевом давлении
• Пониженное энергопотребление
• Время закрытия: 50 мс
• Компактный размер

Принцип действия и область применения:
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Модификации

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа	Катушка	Вес, кг
AR-YCWS2 GLV	2,5	0,17	G⅛", G¼"	0	0,7	AS82B	0,101

Технические характеристики

Характеристика	Значение
Рабочая среда	Вода, горячая вода, воздух, инертные газы, масла
Материал	Корпуса: полиамид  Уплотнения: VITON
Температура рабочей среды	−5...80°С
Рабочее давление	0...0,7 МПа
Диаметр условного прохода	2,5 мм
Присоединение	Резьбовое G⅛", G¼"
Катушка	AS82B, IP65  Выводные провода 50 см
Питание	~220 В, ~110 В, ~24 В  =24 В, =12 В
Мощность	5 ВА (АС), 5 Вт (DC)

Габаритные размеры

Эскиз YCWS2
