AR-YCWS10-03 клапан соленоидный

Технические характеристики клапана AR-YCWS10-03

Клапан соленоидный нормально закрытый прямого действия с диафрагмой AR-YCWS10-03 предназначен для управления потоком рабочей среды в трубопроводе.

Особенности:

• Клапан может использоваться в пищевых устройствах: кулерах, бойлерах, кофемашинах
• Пониженное энергопотребление
• Компактный размер

Принцип действия и область применения:
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Технические характеристики

Характеристика		Значение
Рабочая среда		Вода, горячая вода, воздух, инертные газы, масла
Материал	Корпуса	Полиацеталь
	Уплотнения	NBR
Температура рабочей среды		−10...80°С
Рабочее давление		0,02...0,8 МПа
Диаметр условного прохода		4 мм
Присоединение		2 штуцера ∅ 6,35 мм
Катушка		SA41B, IP20
Питание		~220 В, ~110 В, ~24 В  =24 В, =12 В
Мощность		3 ВА (АС), 5 Вт (DC)

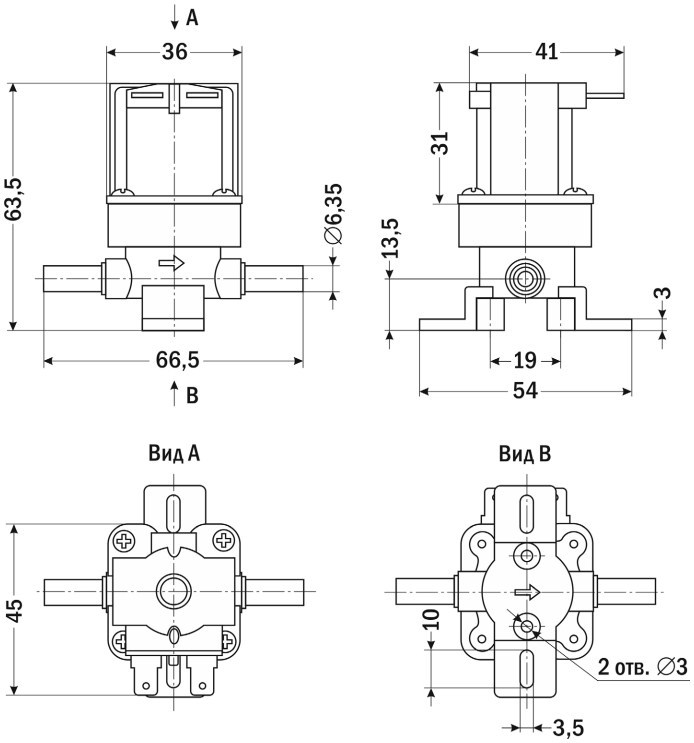

Габаритные размеры

Эскиз AR-YCWS10-03
