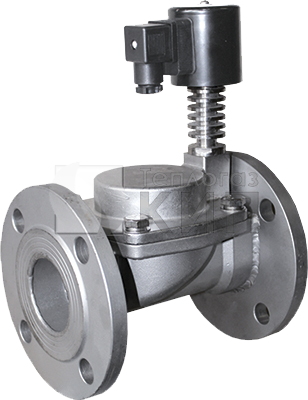

AR-YCPG11F клапан соленоидный

Технические характеристики клапана AR-YCPG11F

Клапан соленоидный нормально закрытый фланцевый непрямого действия с поршнем AR-YCPG11F предназначен для управления потоком рабочей среды в трубопроводе.

Особенности:

• Специальная конструкция с охлаждающим радиатором позволяет использовать клапан при температуре рабочей среды до 300°С
• Специальная модификация PTFE, устойчивая к высоким температурам в течение продолжительного времени
• Защита трубопровода от гидравлических ударов благодаря специальной конструкции клапана

Принцип действия и область применения:
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Модификации

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа	Катушка	Вес, кг
AR-YCPG1125 FSP	25	10	F1"	0,05	1,6	Y21H	3,5
AR-YCPG1132 FSP	32	20	F1¼"				6,3
AR-YCPG1140 FSP	40	25	F1½"				6,7
AR-YCPG1150 FSP	50	41	F2"				8,3

Технические характеристики

Характеристика		Значение
Рабочая среда		Пар, вода, горячая вода, масла
Материал	Корпуса	Нержавеющая сталь
	Уплотнения	PTFE
Температура рабочей среды		−5…300°С
Рабочее давление		0,05...1,6 МПа
Диаметр условного прохода		25...50 мм
Присоединение		Фланцевое F1"...F2"
Катушка		Y21H, IP54
Питание		~220 В, ~110 В, ~24 В  =24 В, =12 В, =6 В (только для катушки Y21H)
Мощность	Y21H	28 ВА (АС), 20 Вт (DC)
	S21H	22 ВА (AC), 15 Вт (DC)

Габаритные размеры

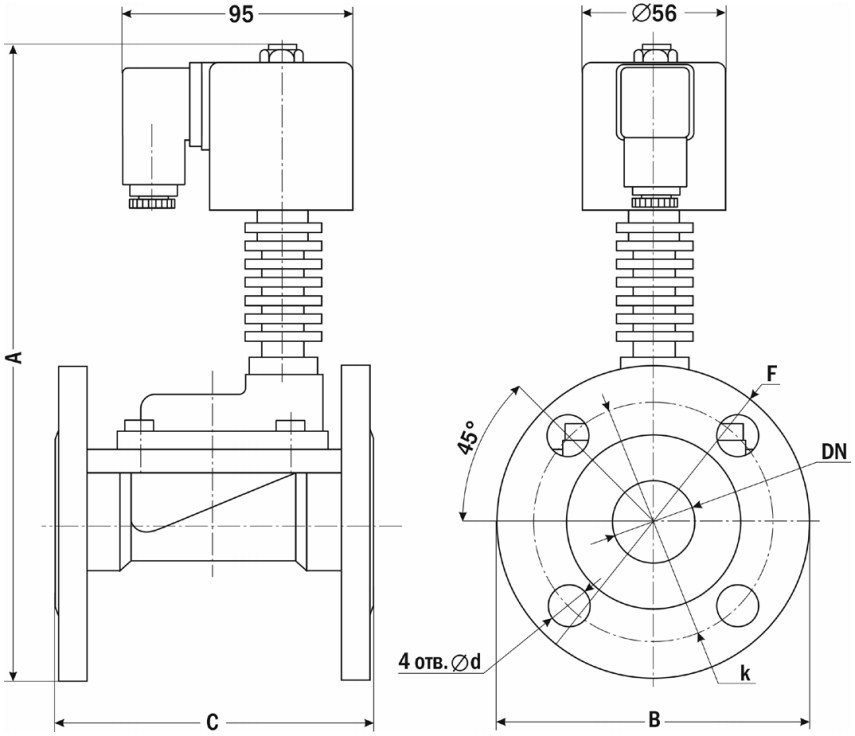

Эскиз AR-YCPG11F

Таблица размеров

Размер, мм	YCPG1125F	YCPG1132F	YCPG1140F	YCPG1150F
A	243	247	270	280
B	110	140	140	154
C	124	160	160	185
d	14	18	18	18
DN	25	32	40	50
F	F1"	F1¼"	F1½"	F2"
k	85	98	109	125
