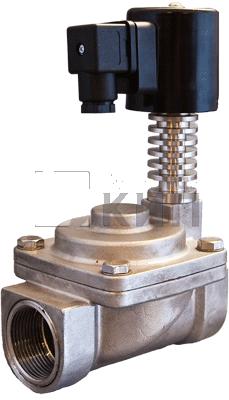

AR-YCPG11 клапан соленоидный

Технические характеристики клапана AR-YCPG11

Клапан соленоидный нормально закрытый непрямого действия с поршнем AR-YCPG11 предназначен для управления потоком рабочей среды в трубопроводе.

Особенности:

• Специальная конструкция с охлаждающим радиатором позволяет использовать клапан при температуре рабочей среды до 300°С
• Специальная модификация PTFE, устойчивая к высоким температурам в течение продолжительного времени
• Защита трубопровода от гидравлических ударов благодаря специальной конструкции клапана

Принцип действия и область применения:
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Модификации

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа	Катушка	Вес, кг
AR-YCPG1112 GSP	12	3,8	G⅜"	0,05	1,6	Y21H	1,54
AR-YCPG1115 GSP	15	3,8	G½"				1,54
AR-YCPG1120 GSP	20	8	G¾"				1,52
AR-YCPG1125 GSP	25	10	G1"				1,97
AR-YCPG1132 GSP	32	20	G1¼"				2,8
AR-YCPG1140 GSP	40	25	G1½"				3
AR-YCPG1150 GSP	50	41	G2"				4,14

Технические характеристики

Характеристика		Значение
Рабочая среда		Пар, вода, горячая вода, масла
Материал	Корпуса	Нержавеющая сталь
	Уплотнения	PTFE
Температура рабочей среды		−5…300°С
Рабочее давление		0,05...1,6 МПа
Диаметр условного прохода		12...50 мм
Присоединение		Резьбовое G⅜"...G2"
Катушка		Y21H, IP54
Питание		~220 В, ~110 В, ~24 В  =24 В, =12 В, =6 В
Мощность	Y21H	28 ВА (АС), 20 Вт (DC)
	S21H	22 ВА (AC), 15 Вт (DC)

Габаритные размеры

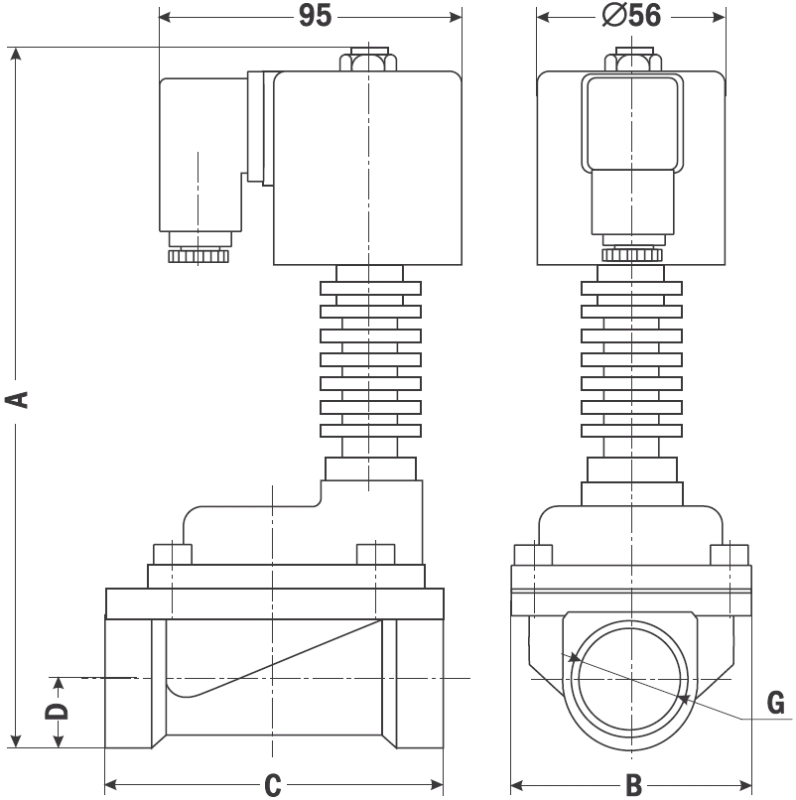

Эскиз AR-YCPG11

Таблица размеров

Размер, мм	YCPG1112	YCPG1115	YCPG1120	YCPG1125	YCPG1132	YCPG1140	YCPG1150
A	172	172	191	196	200	200	209
B	48	48	60	72	96	96	122
C	74	74	84	102	130	130	155
D	12	12	14	18	28	28	34
G	⅜"	½"	¾"	1"	1¼"	1½"	2"
