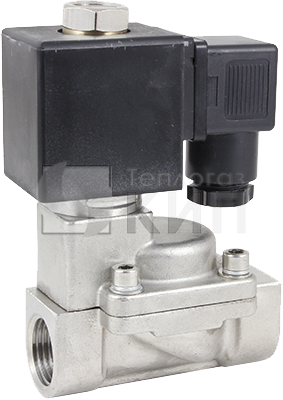

AR-YCP32 (VITON) клапан соленоидный

Технические характеристики клапана AR-YCP32 (VITON)

Клапан соленоидный нормально открытый непрямого действия с поршнем AR-YCP32 (VITON) предназначен для управления потоком рабочей среды в трубопроводе.

Особенности:

• Долгий срок службы уплотнителя в среде пара
• Конструкция предусматривает долгосрочную эксплуатацию в системе паротрубопроводов
• Защита трубопровода от гидравлических ударов благодаря специальной конструкции клапана
• Работа при высоком давлении до 1,6 МПа

Принцип действия и область применения:
Нормально открытый соленоидный клапан – это клапан, который при отсутствии напряжения на его индукционной катушке открыт для потока рабочей среды через него. При подаче напряжения на катушку магнитный клапан этого типа закрывается и остается закрытым все время, пока напряжение подается на катушку. При обрыве провода управляющего напряжения клапан будет открыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть открыт большую часть времени либо когда он обязательно должен быть открыт при отключении электропитания системы.

Модификации

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа	Катушка
AR-YCP3232 GSV	32	20	G1¼"	0,05	1,6	S21H, ASE21H, ASEx1320, ASEx282
AR-YCP3240 GSV	40	25	G1½"
AR-YCP3250 GSV	50	41	G2"

Технические характеристики

Характеристика	Значение
Рабочая среда	Пар, вода, горячая вода, масла, спирт
Материал	Корпуса: нержавеющая сталь  Уплотнения: VITON
Температура рабочей среды	−20...150°С
Рабочее давление	0,05…1,6 MПa
Диаметр условного прохода	32...50 мм
Присоединение	Резьбовое G1¼"...G2"
Катушка	S21H, ASE21H*, ASEx1320, ASEx282, IP65
Питание	~220 В, ~110 В**, ~24 В**  =24 В, =12 В
Мощность	S21H: 22 ВА (АС), 15 Вт (DC)   ASE21H: 5,5 ВА (АС), 12 Вт (DC)   ASEx1320: 28 ВА (AC), 20 Вт (DC)   ASEx282: 24 ВА (AC), 17 Вт (DC)

*Для установки катушки ASE21H на клапан нужна рассверловка до ∅ 15 мм металлической пластины верхней части катушки
**Кроме ASE21H и ASEx1320

Габаритные размеры

Эскиз AR-YCP32 (VITON)

Таблица размеров

Модификация\Размер, мм	A	B	C	D	G
AR-YCP3212	113	48	75	13,5	⅜"
AR-YCP3215	113	48	75	13,5	½"
AR-YCP3220	127	60	84	15	¾"
AR-YCP3225	140	72	102	20	1"
AR-YCP3232	151	95	129	28	1¼"
AR-YCP3240	173	96	130	28	1½"
AR-YCP3250	176	120	155	34	2"
