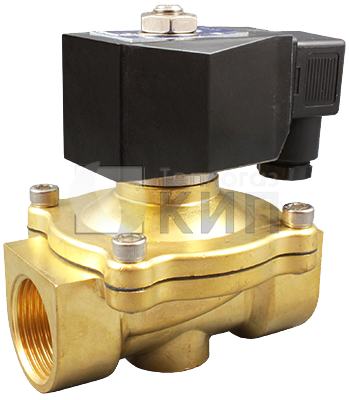

AR-YCK21 клапан соленоидный для вакуума

Наличие уточняйте

К сравнению

Цена от: 3306.00 руб

Заказать звонок

Количество:

E-mail: teplogazkip@mail.ru

Скидка: возможность скидки уточняйте
Доставка

Информацию по доставке уточняйте по телефону

Клапан соленоидный нормально закрытый прямого действия с диафрагмой, для вакуума. Предназначен для управления потоком рабочей среды в трубопроводе.

Производитель: АРК

технические характеристики

документация и ПО

цены и модификации

Для расчета цены выберите параметр:

Очистить все выбранное

Условный диаметр

Питание

Условный диаметр
15 15 мм
20 20 мм
25 25 мм

Питание
24VAC 24 В переменного напряжения
110VAC 110 В переменного напряжения
220VAC 220 В переменного напряжения
12VDC 12 В постоянного напряжения
24VDC 24 В постоянного напряжения
110VDC 110 В постоянного напряжения

СТАНДАРТНЫЕ МОДИФИКАЦИИ:

В КОРЗИНУ
В КОРЗИНУ
AR-YCK21-25, Ду25, 220VAC - Клапан соленоидный для вакуума, НЗ, Латунь, Viton, 1"

3 306,00 руб.
В КОРЗИНУ
AR-YCK21-15, Ду15, 220VAC - Клапан соленоидный для вакуума, НЗ, Латунь, Viton, 1/2"

Цена по запросу
Заказать

Технические характеристики клапана AR-YCK21

Клапан соленоидный AR-YCK21 нормально закрытый прямого действия с диафрагмой, для вакуума. Предназначен для управления потоком рабочей среды в трубопроводе.

Особенности:

Клапан специализированный: на вакуум

Принцип действия и область применения:
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Модификации

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа	Катушка	Вес, кг
AR-YCK21-15 GXX	15	3,8	G½"	−0,1	0,1	S51H	0,85
AR-YCK21-20 GXX	20	8	G¾"				1
AR-YCK21-25 GXX	25	10	G1"				1,41

Технические характеристики

Характеристика		Значение
Рабочая среда		Вакуум, воздух, инертные газы
Материал	Корпуса	Латунь
	Уплотнения	VITON
Температура рабочей среды		−10...120°С
Рабочее давление		−0,1...0,1 МПа
Диаметр условного прохода		15...25 мм
Присоединение		Резьбовое G½"...G1"
Катушка		S51H, IP65
Питание		~220 В, ~110 В, ~24 В =110 B, =24 В, =12 В
Мощность		40 ВА (АС), 30 Вт (DC)

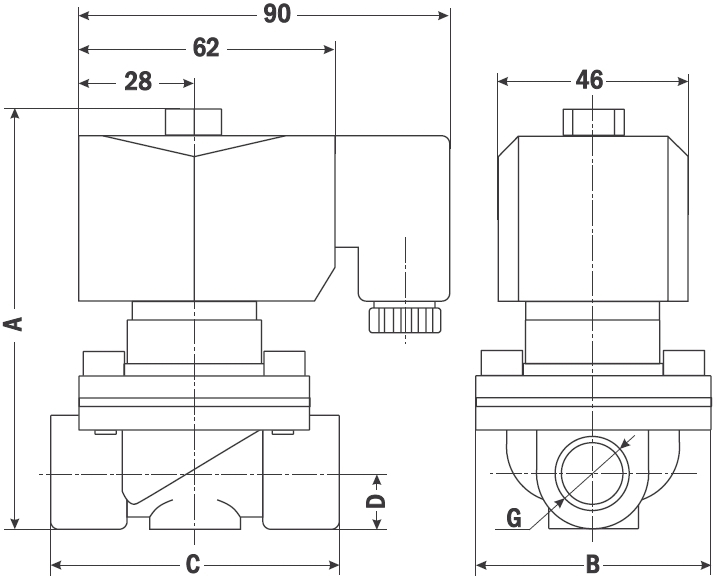

Габаритные размеры

Эскиз AR-YCK21

Таблица размеров

Размер, мм	AR-YCK21-15	AR-YCK21-20	AR-YCK21-25
A	105	110	120
B	56	56	76
C	66	73	97
D	13,5	16,5	20,5
G	½"	¾"	1"

Инструкция, руководство по эксплуатации клапана AR-YCK21

Инструкция AR-YCK21
