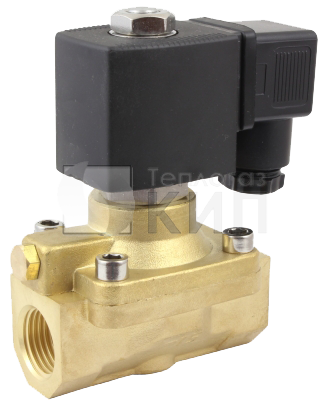

AR-YCH11 клапан соленоидный

Технические характеристики клапана AR-YCH11

Клапан соленоидный нормально закрытый непрямого действия с диафрагмой AR-YCH11 предназначен для управления потоком рабочей среды в трубопроводе.

Особенности:

• Работа при высоком давлении до 5 МПа
• Особая модификация уплотнителя VITON (PARKER) для улучшения качества работы
• Защита трубопровода от гидравлических ударов благодаря специальной конструкции клапана

Принцип действия и область применения:
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Модификации

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа	Катушка	Вес, кг
AR-YCH1112 GBV	15	3,8	⅜"	0,03	5	S91H, ASE11B, ASEx543	0,9
AR-YCH1115 GBV			½"
AR-YCH1120 GBV			¾"

Технические характеристики

Характеристика		Значение
Рабочая среда		Вода, горячая вода, воздух, инертные газы, масла
Материал	Корпуса	Латунь
	Уплотнения	VITON (PARKER)
Температура рабочей среды		−10…120°С
Рабочее давление		0,03…5 МПа
Диаметр условного прохода		15 мм
Присоединение		Резьбовое G⅜"…G¾"
Катушка		S91H, IP54  ASE11B, ASEx543, IP65
Питание		~220 В, ~110 В (кроме ASE11B), ~24 В (кроме ASE11B)  =24 В, =12 В
Мощность		S91H: 20 ВА (АС), 14 Вт (DC)  ASE11B: 4,5 ВА (AC), 8 Вт (DC)  ASEx543: 23 ВА (AC), 13 Вт (DC)

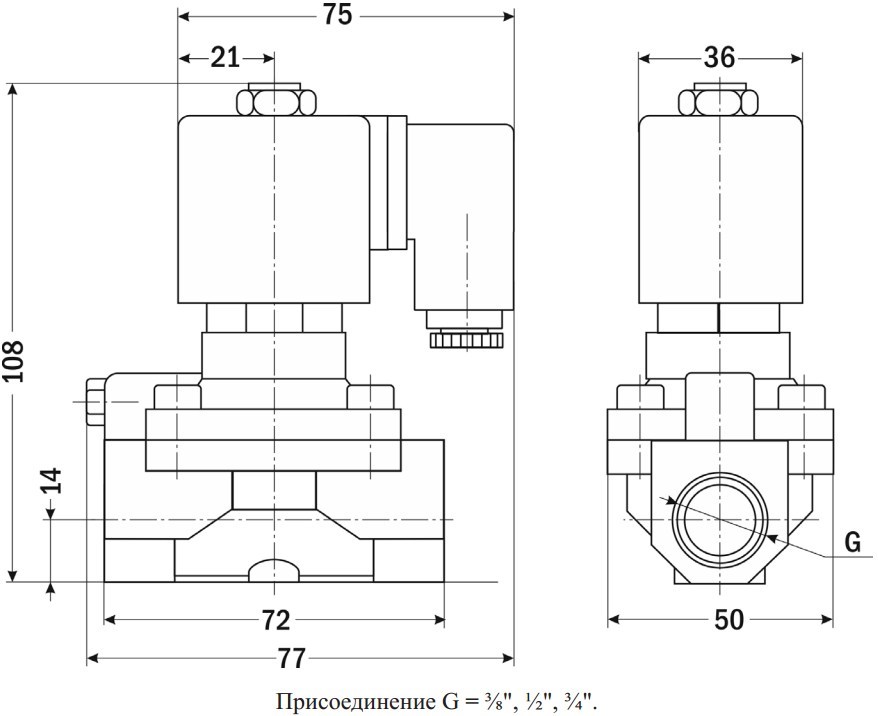

Габаритные размеры

Эскиз AR-YCH11
