AR-YCDF2 клапан соленоидный АРК

Технические характеристики клапана AR-YCDF2

Клапан соленоидный нормально закрытый непрямого действия с поршнем AR-YCDF2 для использования под водой. Предназначен для управления потоком рабочей среды в трубопроводе.

Особенности:

• Клапан предназначен для использования под водой
• Применяется для фонтанов
• Глубина погружения до 1 метра
• Класс защиты IP68

Принцип действия и область применения:
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа	Катушка	Вес, кг
AR-YCDF265 FSV	65	72,5	F2½"	0,05	2,5	F14B  F24B	22,1
AR-YCDF280 FSV	80	106,6	F3"				31,5
AR-YCDF2100 FSV	100	136,5	F4"				42,4

Технические характеристики

Характеристика		Значение
Рабочая среда		Вода, горячая вода
Материал	Корпуса	Нержавеющая сталь
	Уплотнения	VITON
Температура рабочей среды		−10...120°С
Рабочее давление		0,05...2,5 МПа
Диаметр условного прохода		65...100 мм
Присоединение		Фланцевое F2½"...F4"
Катушка		F14B, F24B; IP68  Выводные провода 95 см
Питание	F14B	~220 В, ~110 В, ~24 В
	F24B	=24 В, =12 В
Мощность	F14B	24 ВА (АС)
	F24B	15 Вт (DC)

Примечание:

• Шток у клапана с катушкой F14B короче, поэтому ее нельзя заменить на катушку F24B.
• Шток у клапана с катушкой F24B длиннее, поэтому ее можно заменить на катушку F14B

Габаритные размеры

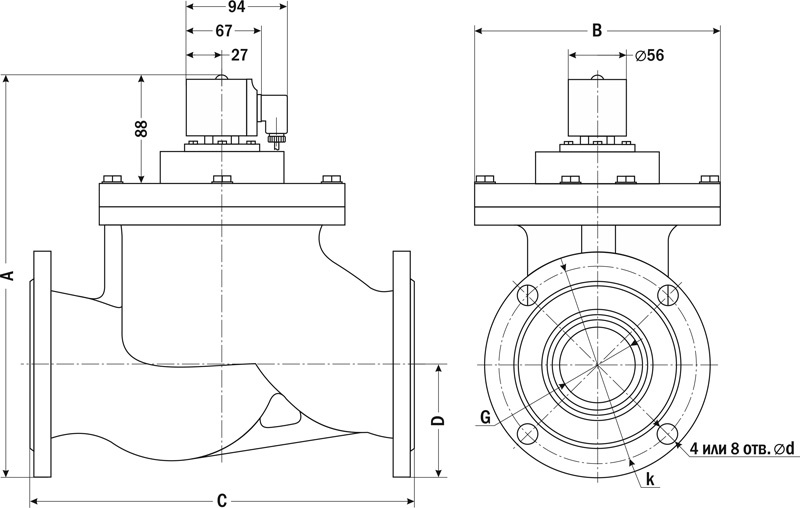

Эскиз AR-YCDF2

Таблица размеров

Размер, мм	AR-YCDF265	AR-YCDF280	AR-YCDF2100
A F24B	324	337	370
A F14B	314	327	360
B	175	216	235
C	282	300	338
D	95	103	114
G	2½"	3"	4"
d	18	18	18
k	145	162	178
Кол-во отверстий	4	8	8
