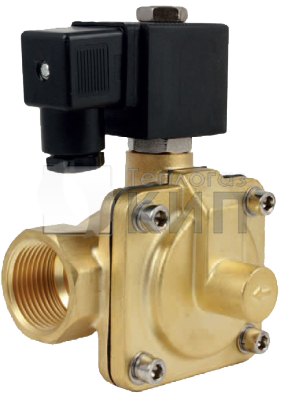

AR-YCB32 клапан соленоидный

Технические характеристики клапана AR-YCB32

Клапан соленоидный нормально открытый непрямого действия с диафрагмой AR-YCB32 предназначен для управления потоком рабочей среды в трубопроводе.

Особенности:

• Работа при высоком давлении до 1,6 МПа
• Защита трубопровода от гидравлических ударов благодаря специальной конструкции клапана
• Высокая износостойкость

Принцип действия и область применения:
Нормально открытый соленоидный клапан – это клапан, который при отсутствии напряжения на его индукционной катушке открыт для потока рабочей среды через него. При подаче напряжения на катушку магнитный клапан этого типа закрывается и остается закрытым все время, пока напряжение подается на катушку. При обрыве провода управляющего напряжения клапан будет открыт.
 В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть открыт большую часть времени либо когда он обязательно должен быть открыт при отключении электропитания системы.

Модификации

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа	Катушка	Вес, кг
AR-YCB3212 GBV	12	3,9	G⅜"	0,03	1,6	S91H, ASE11H, ASEx543	0,8
AR-YCB3215 GBV	15	3,9	G½"
AR-YCB3220 GBV	20	8	G¾"				1,0
AR-YCB3225 GBV	25	10,3	G1"				1,2

Технические характеристики

Характеристика	Значение
Рабочая среда	Вода, горячая вода, воздух, инертные газы, масла
Материал	Корпуса: латунь  Уплотнения: VITON
Температура рабочей среды	−10...120°С
Рабочее давление	0,03...1,6 МПа
Диаметр условного прохода	12...25 мм
Присоединение	Резьбовое G⅜"...G1"
Катушка	S91H, IP54  ASE11H*, ASEx543, IP65
Питание	~220 В, ~110 В**, ~24 В**  =24 В, =12 В
Мощность	S91H: 20 ВА (АС), 14 Вт (DC)  ASE11H: 4,5 ВА (AC), 8 Вт (DC)  ASEx543: 23 ВА (AC), 13 Вт (DC)

*Для установки катушки ASE11H на клапан нужна рассверловка до ∅ 14,3 мм металлической пластины верхней части катушки.
**Кроме ASE11H

Габаритные размеры

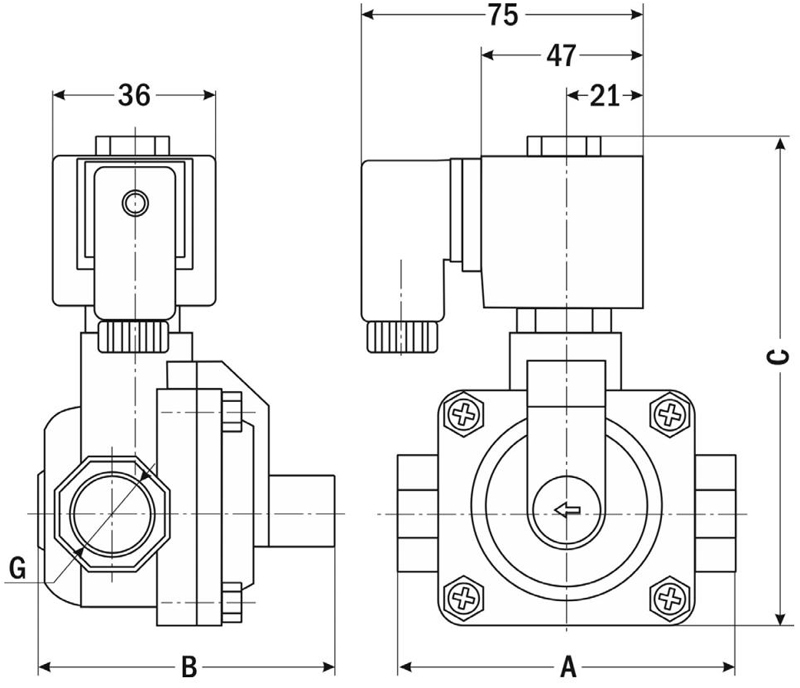

Эскиз AR-YCB32

Таблица размеров

Размер, мм	AR-YCB3212	AR-YCB3215	AR-YCB3220	AR-YCB3225
A	70	70	83	100
B	65	65	73	80
C	120	120	130	140
G	⅜"	½"	¾"	1"
