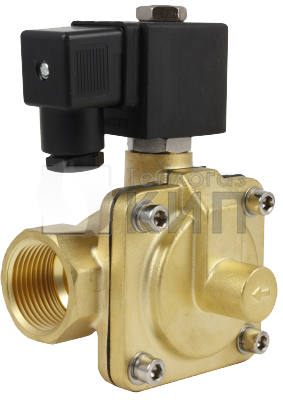

AR-YCB31 клапан соленоидный АРК

AR-YCB31 клапан соленоидный АРК

Наличие уточняйте
К сравнению
Цена от: 4264.00 руб
Заказать звонок
Количество:
E-mail: teplogazkip@mail.ru
Скидка Скидка: возможность скидки уточняйте
Доставка Информацию по доставке уточняйте по телефону

Клапан соленоидный нормально закрытый непрямого действия с диафрагмой для управления потоком рабочей среды в трубопроводе.

Производитель: АРК

технические характеристики
документация и ПО
цены и модификации

Для расчета цены выберите параметр:

AR-YCB31,Х,Х,Х

Очистить все выбранное
Условный диаметр
Питание
Катушка
  • Условный диаметр
  • 15
  • 20
  • 25
  • Питание
  • 24VAC
  • 110VAC
  • 220VAC
  • 12VDC
  • 24VDC
  • Катушка
  • S91H
  • ASE11H
  • ASEx543
Выберите модификацию:

СТАНДАРТНЫЕ МОДИФИКАЦИИ:

  • AR-YCB3120, Ду20, 220VАC - Клапан соленоидный, НЗ, Латунь, 3/4", Viton
    5 543,00 руб.
    В КОРЗИНУ
  • AR-YCB3115, Ду15, 220VAC - Клапан соленоидный, НЗ, Латунь, 1/2", Viton
    4 264,00 руб.
    В КОРЗИНУ
  • AR-YCB3115, Ду15, 24VDC - Клапан соленоидный, НЗ, Латунь, 1/2", Viton
    Цена по запросу
    Заказать
  • AR-YCB3120, Ду20, 24VDC - Клапан соленоидный, НЗ, Латунь, 3/4", Viton
    Цена по запросу
    Заказать
  • AR-YCB3125, Ду25, 24VDC - Клапан соленоидный, НЗ, Латунь, 1", Viton
    Цена по запросу
    Заказать

Технические характеристики клапана AR-YCB31

Клапан соленоидный нормально закрытый непрямого действия с диафрагмой AR-YCB31 предназначен для управления потоком рабочей среды в трубопроводе.

Особенности:
  • Работа при высоком давлении до 1,6 МПа
  • Защита трубопровода от гидравлических ударов благодаря специальной конструкции клапана
  • Высокая износостойкость
Принцип действия и область применения:
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Модификации

Модель  Ду, мм  Kv, м³/ч
 Присоединение
 Pmin, МПа
 Pmax, МПа
 Катушка
 Вес, кг
AR-YCB3115 GBV  15  3,9  G½"  0,03
 1,6
 S91H, ASE11B, ASEx543
 1,0
AR-YCB3120 GBV
 20
 8  G¾"
 1,2
AR-YCB3125 GBV  25
 10,3  G1"
 1,45

Технические характеристики

Характеристика Значение
Рабочая среда  Вода, горячая вода, воздух, инертные газы, масла
Материал
 Корпуса
 Латунь
Уплотнения
 VITON
Температура рабочей среды
 −10...120°С
Рабочее давление 0,03...1,6 МПа
Диаметр условного прохода 15...25 мм
Присоединение
 Резьбовое G½"...G1"
Катушка
 S91H, IP54
ASE11B, ASEx543, IP65
Питание
 ~220 В, ~110 В (кроме ASE11B), ~24 В (кроме ASE11B)
=24 В, =12 В
Мощность
 S91H: 20 ВА (АС), 14 Вт (DC)
ASE11B: 4,5 ВА (AC), 8 Вт (DC)
ASEx543: 23 ВА (AC), 13 Вт (DC)

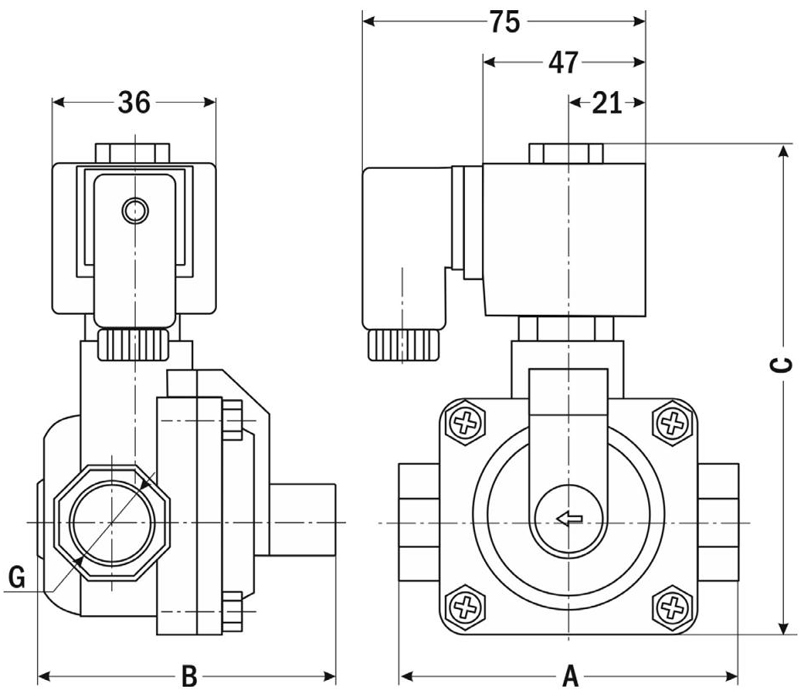

Габаритные размеры

Эскиз AR-YCB31

Эскиз AR-YCB31

Таблица размеров
Размер, мм
 AR-YCB3115  AR-YCB3120  AR-YCB3125
A
 72
 84
 100
B  66,5
 73
 80
C
 112  123
 135
G
 ½"
 ¾"
 1"

Инструкция, руководство по эксплуатации клапана AR-YCB31
