Клапан соленоидный нормально закрытый непрямого действия с диафрагмой для управления потоком рабочей среды в трубопроводе.

Производитель: АРК

технические характеристики

документация и ПО

Технические характеристики клапана AR-3W11 (AR-YCA11)

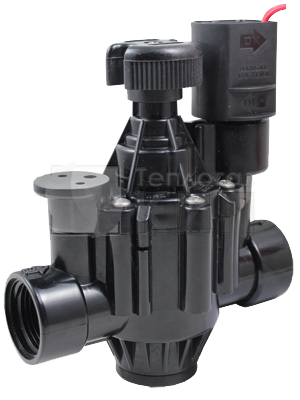

Клапан соленоидный нормально закрытый непрямого действия с диафрагмой AR-3W11 (AR-YCA11) предназначен для управления потоком рабочей среды в трубопроводе.

Особенности:

Устойчивая работа с загрязненной водой
Простая разборка и очистка клапана от грязевых примесей в рабочей среде
Защита трубопровода от гидравлических ударов благодаря специальной конструкции клапана
Возможность ручного открытия/закрытия клапана при отсутствии питания

Принцип действия и область применения:
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Модификации

Модель	Ду, мм	K_v, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа	Катушка	Вес, кг
AR-3W1140 GLN	40	21,33	G1½"	0,1	1,0	ASF102B	0,9
AR-3W1150 GLN	50	38,39	G2"				1,8
AR-3W1180 GLN	80	85,3	G3"				2,9

Технические характеристики

Характеристика	Значение
Рабочая среда	Вода, горячая вода
Материал	Корпуса: нейлон Уплотнения: NBR
Температура рабочей среды	−10...80°С
Рабочее давление	0,1...1,0 МПа
Диаметр условного прохода	40 мм, 50 мм, 80 мм
Присоединение	резьбовое G1½", G2", G3"
Катушка	ASF102B; IP65
Питание	~220 В, ~110 В, ~24 В =24 В, =12 В
Мощность	10 ВА (АС), 8 Вт (DC)

Габаритные размеры

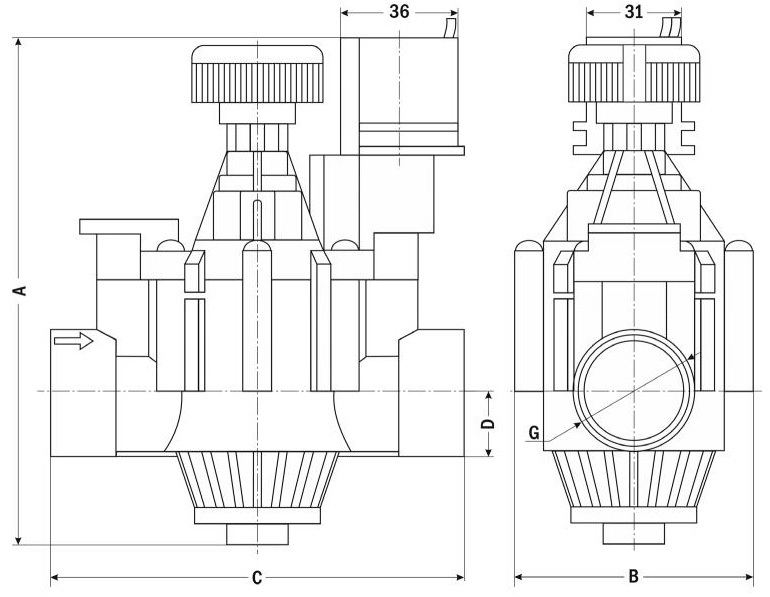

Эскиз AR-3W11 (AR-YCA11)

Таблица размеров

Размер, мм	AR-3W1140	AR-3W1150	AR-3W1180
A	194	253	267
B	84	125	156
C	163	195	305
D	30	38	43
G	1½"	2"	3"
