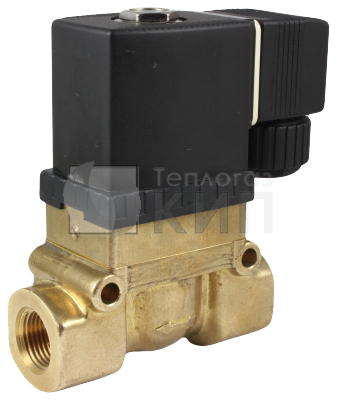

AR-SB116-5 клапан соленоидный

AR-SB116-5 клапан соленоидный

Наличие уточняйте
К сравнению
Количество:

Цена и наличие по запросу

Заказать звонок Заказать
E-mail: teplogazkip@mail.ru
Скидка Скидка: возможность скидки уточняйте
Доставка Информацию по доставке уточняйте по телефону

Клапан соленоидный нормально закрытый непрямого действия с поршнем для управления потоком рабочей среды в трубопроводе.

Производитель: АРК

технические характеристики
документация и ПО
цены и модификации

Для расчета цены выберите параметр:

AR-SB116-5,Х,Х,Х,Х

Очистить все выбранное
Условный диаметр
Резьба присоединения
Питание
Катушка
  • Условный диаметр
  • 13 13 мм
  • 20 20 мм
  • 25 25 мм
  • Резьба присоединения
  • 1/4 1/4"
  • 3/8 3/8"
  • 1/2 1/2"
  • 3/4 3/4"
  • 1 1"
  • Питание
  • 24VAC 24 В переменного напряжения
  • 110VAC 110 В переменного напряжения
  • 220VAC 220 В переменного напряжения
  • 12VDC 12 В постоянного напряжения
  • 24VDC 24 В постоянного напряжения
  • Катушка
  • S91H
  • ASE11H
Выберите модификацию:

СТАНДАРТНЫЕ МОДИФИКАЦИИ:

  • AR-SB116-5015, Ду13, 1/2", 24VDC - Клапан соленоидный, НЗ, Латунь, PTFE
    Цена по запросу
    Заказать
  • AR-SB116-5025, Ду25, 1", 24VDC - Клапан соленоидный, НЗ, Латунь, PTFE
    Цена по запросу
    Заказать
  • AR-SB116-5015, Ду13, 1/2", 220VAC - Клапан соленоидный, НЗ, Латунь, PTFE
    Цена по запросу
    Заказать

Технические характеристики клапана AR-SB116-5

Клапан соленоидный нормально закрытый непрямого действия с поршнем AR-SB116-5 предназначен для управления потоком рабочей среды в трубопроводе.

 Особенности:
  • Работа при высоком давлении до 5 МПа
  • Высокая частота срабатывания: до 60 циклов открытия/закрытия в минуту
  • Использование для природного газа
Принцип действия и область применения:
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Модификации

Модель  Ду, мм
 Kv, м³/ч
 Присоединение
 Pmin, МПа
 Pmax, МПа
 Катушка
 Вес, кг
AR-SB116-5015 GBP  13  2,52  G½"
 0,1
 5
 S91H, ASE11B
 0,76
AR-SB116-5020 GBP  20  5
 G¾" 4
 1,24
AR-SB116-5025 GBP
 25
 8,5
 G1"
 1,9

Технические характеристики

Характеристика Значение
Рабочая среда  Вода, горячая вода, бытовой и природный газ, ацетилен, нефтяной газ
Материал
 Корпуса
 Латунь
Уплотнения  NBR
Температура рабочей среды
 0…90°С
Рабочее давление  0,1...5 МПа
Диаметр условного прохода
 13...25 мм
Присоединение
 Резьбовое G¼"...G1"
Катушка
 S91H, IP54
ASE11B, IP65
Питание  ~220 В, ~110 В (кроме ASE11B), ~24 В (кроме ASE11B)
=24 В, =12 В
Мощность
 S91H: 20 ВА (АС), 14 Вт (DC)
ASE11B: 4,5 ВА (AC), 8 Вт (DC)

Габаритные размеры

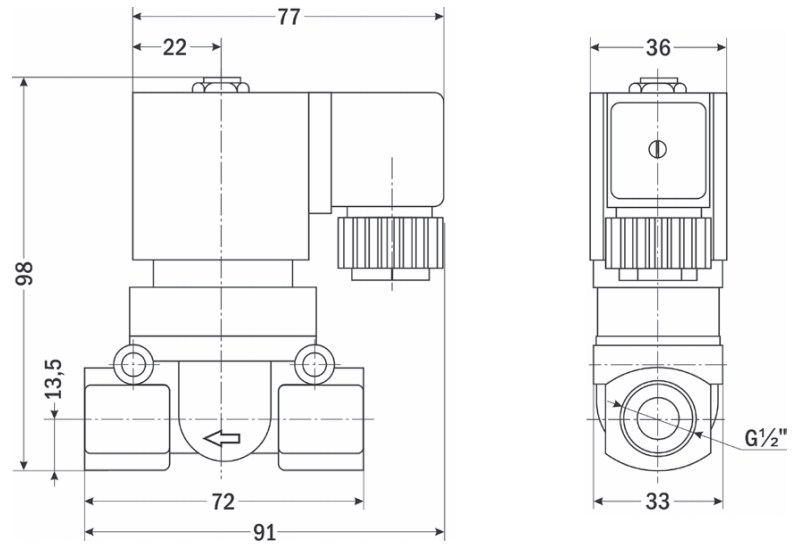

Эскиз AR-SB116-5 Ду 13 мм

Эскиз AR-SB116-5 Ду 13 мм

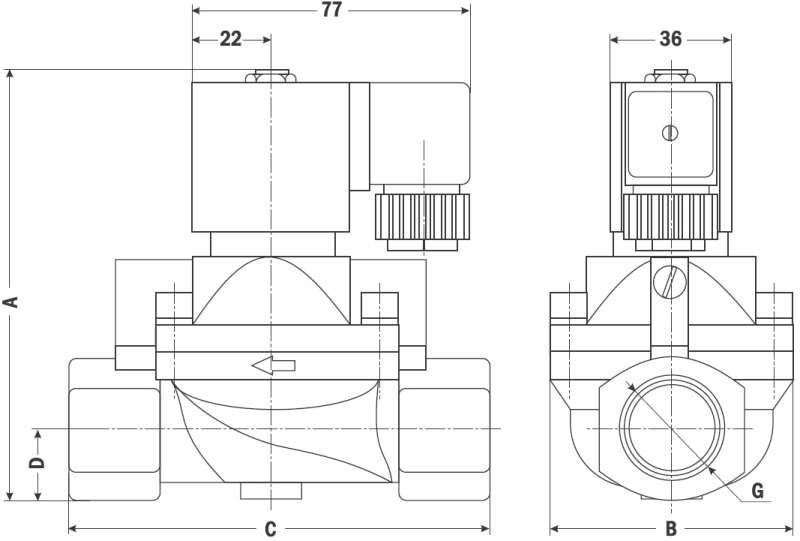

Эскиз AR-SB116-5 Ду 20...25 мм

Эскиз AR-SB116-5 Ду 20...25 мм

Таблица размеров
Размер, мм
 AR-SB116-5020
 AR-SB116-5025
A
 115  120
B  57
 70
C  95
 116
D  18
 20,5
G  ¾"
 1"

Инструкция, руководство по эксплуатации клапана AR-SB116-5
