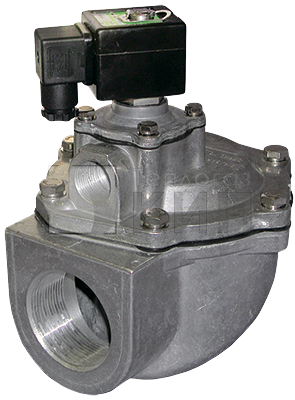

AR-RMF-Z-A клапан соленоидный

Технические характеристики клапана AR-RMF-Z-A

Клапан соленоидный нормально закрытый прямого действия с диафрагмой AR-RMF-Z-A предназначен для управления потоком рабочей среды в трубопроводе.

Особенности:

• Высокая пропускная способность благодаря угловой конструкции
• Аналог клапанов ASCO

Принцип действия и область применения:
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Модификации

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа	Вес, кг	Катушка
AR-RMF-Z-50S-A GAN	50	48	G2"	0,3	0,8	3	SB255
AR-RMF-Z-62S-A GAN	62	68	G2½"				SB461

Технические характеристики

Характеристика		Значение
Рабочая среда		Воздух
Материал	Корпуса	Алюминий
	Уплотнения	NBR
Температура рабочей среды		−5...55°С
Рабочее давление		0,3...0,8 МПа
Диаметр условного прохода		50 мм, 62 мм
Присоединение		Резьбовое G2", G2½"
Катушка		SB255, SB461; IP65
Питание		~220 В, ~110 В, ~24 В  =24 В, =12 В
Мощность	SB255	28 ВА (АС), 30 Вт (DC)
	SB461	25 ВА (АС), 20 Вт (DC)

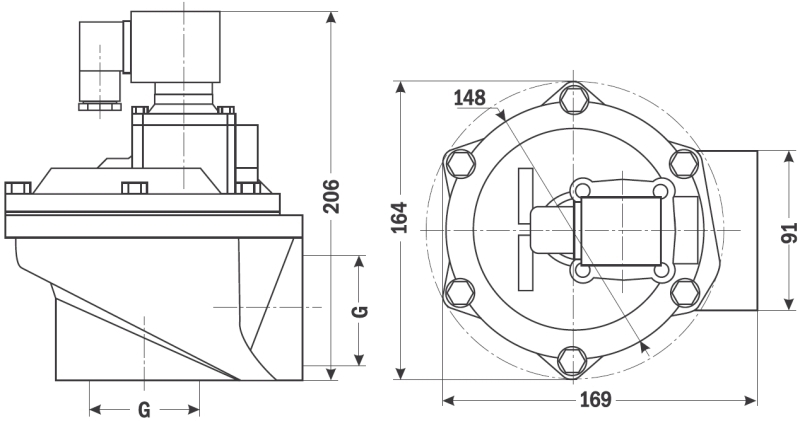

Габаритные размеры

Эскиз AR-RMF-Z-A
