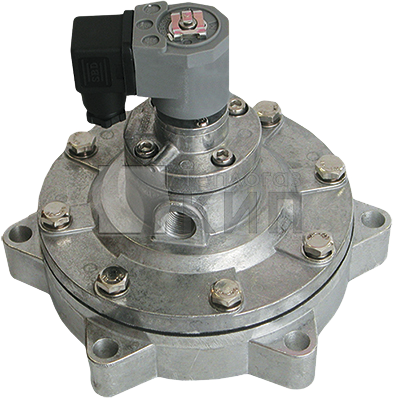

AR-RMF-Y клапан соленоидный

Технические характеристики клапана AR-RMF-Y

Клапан соленоидный нормально закрытый прямого действия с диафрагмой AR-RMF-Y предназначен для управления потоком рабочей среды в трубопроводе

Особенности:

• Высокая пропускная способность
• Минимальное время открытия и закрытия
• Аналог клапанов ASCO

Принцип действия и область применения:
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Модификации

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа	Катушка	Вес, кг
AR-RMF-Y-50S CAN	50	48	∅ 65 мм	0,3	0,8	SB461	2,58
AR-RMF-Y-62S CAN	62	68	∅ 80 мм				3,17
AR-RMF-Y-76S CAN	76	100	∅ 90 мм				3,76

Технические характеристики

Характеристика		Значение
Рабочая среда		Воздух
Материал	Корпуса	Алюминий
	Уплотнения	NBR
Температура рабочей среды		−5...55°С
Рабочее давление		0,3...0,8 МПа
Диаметр условного прохода		50...76 мм
Присоединение		Штуцеры ∅ 65 мм, ∅ 80 мм, ∅ 90 мм
Катушка		SB461, IP65
Питание		~220 В, ~110 В, ~24 В  =24 В, =12 В
Мощность		25 ВА (АС), 20 Вт (DC)

Габаритные размеры

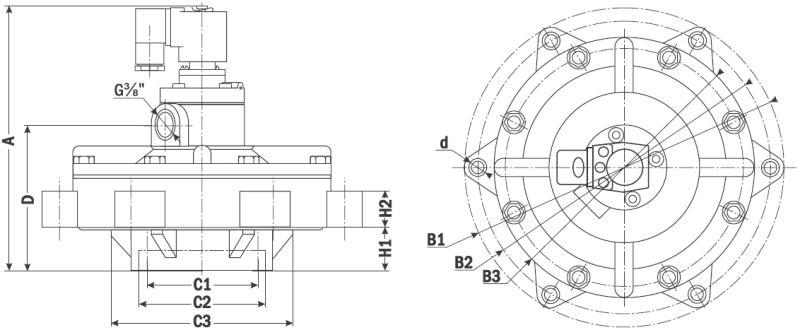

Эскиз AR-RMF-Y

Таблица размеров

Размеры, мм	AR-RMF-Y-50S	AR-RMF-Y-62S	AR-RMF-Y-76S
A	187	197	205
∅ B1	200	226	248
∅ B2	180	204	227
∅ B3	159	185	200
∅ C1	65	80	90
∅ C2	79	94	99
∅ C3	118	145	141
D	100	107	113
H1	31	35	34
H2	22	25	27
∅ d	6−12	6−11	6−11
