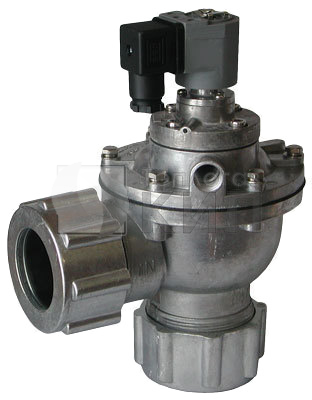

AR-RMF-DD клапан соленоидный

Технические характеристики клапана AR-RMF-DD

Клапан соленоидный нормально закрытый прямого действия с диафрагмой AR-RMF-DD предназначен для управления потоком рабочей среды в трубопроводе

Особенности:

• Высокая пропускная способность благодаря угловой конструкции
• Минимальное время открытия и закрытия
• Быстросъемное присоединение
• Аналог клапанов GOYEN

Принцип действия и область применения:
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Модификации

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа	Катушка	Вес, кг
AR-RMF-25DD CAN	25	12	Штуцер ∅ 35 мм	0,3	0,8	SB461	1,25
AR-RMF-45DD CAN	40	30	Штуцер ∅ 50 мм				2,19

Технические характеристики

Характеристика		Значение
Рабочая среда		Воздух
Материал	Корпуса	Алюминий
	Уплотнения	NBR
Температура рабочей среды		−5...55°С
Рабочее давление		0,3...0,8 МПа
Диаметр условного прохода		25 мм, 40 мм
Присоединение		Штуцеры ∅ 35 мм, ∅ 50 мм
Катушка		SB461, IP65
Питание		~220 В, ~110 В, ~24 В  =24 В, =12 В
Мощность		25 ВА (АС), 20 Вт (DC)

Габаритные размеры

Эскиз AR-RMF-DD

Таблица размеров

Размер, мм	A	∅ B	C
AR-RMF-25DD CAN	189	83	131
AR-RMF-45DD CAN	237	122	180
