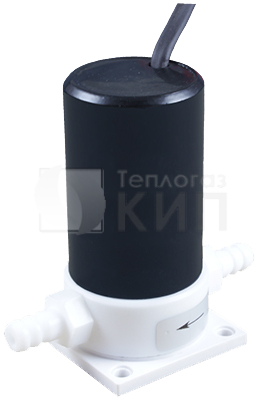

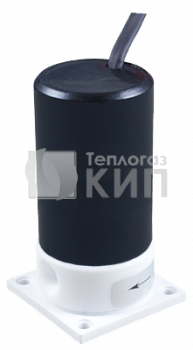

AR-RFS-SLF клапан соленоидный

Технические характеристики клапана AR-RFS-SLF

Клапан соленоидный нормально закрытый прямого действия с диафрагмой AR-RFS-SLF предназначен для управления потоком рабочей среды в трубопроводе.

Особенности:

• Клапан для агрессивных сред, в том числе 60% раствора серной или соляной кислоты при высоких температурах до 95°С
• Срабатывание при нулевом давлении
• 2 штуцера ∅7 мм в комплекте
• Компактный размер

Принцип действия и область применения:
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Модификации

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа	Катушка*	Вес, кг
AR-RFS-SLF MPP	2	0,1	резьбовое M8  или 2 штуцера ∅ 7 мм	0	0,2	SLF01	0,216
	3	0,4

* Катушка несъемная. Конструкция клапана не предполагает замены катушки.

Технические характеристики

Характеристика	Значение
Рабочая среда	Слабые и сильные кислоты и щелочи
Материал	Корпуса: PTFE  Уплотнения: PTFE
Температура рабочей среды	0...160°С
Рабочее давление	0...0,2 МПа
Диаметр условного прохода	2 мм, 3 мм
Присоединение	Резьбовое M8 или 2 штуцера ∅ 7 мм
Питание	~220 В, ~110 В, ~24 В  =24 В, =12 В

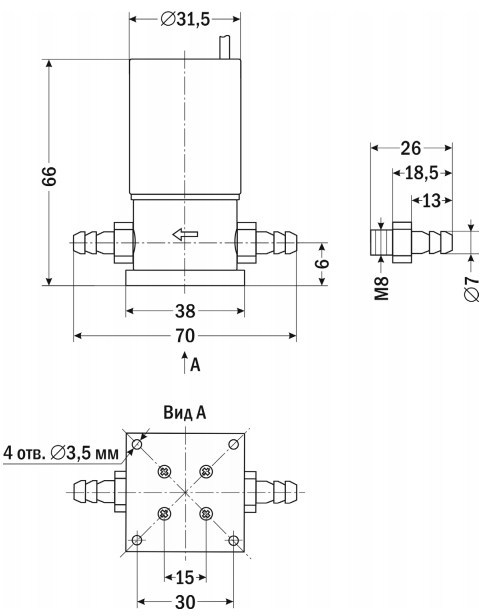

Габаритные размеры

Эскиз AR-RFS-SLF
