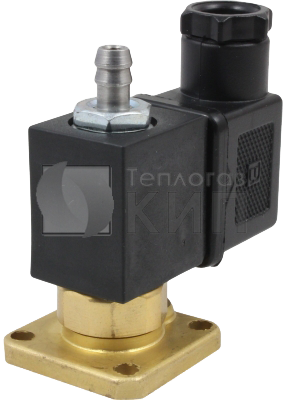

AR-5515-04 клапан соленоидный

Технические характеристики клапана AR-5515-04

Клапан соленоидный трехходовой 3/2 переключающий прямого действия с поршнем AR-5515-04 предназначен для управления потоком рабочей среды в трубопроводе.

Особенности:

• Переключающий клапан
• Срабатывание при нулевом давлении
• Работа при высоком давлении до 2 МПа
• Пониженное энергопотребление
• Компактный размер

Принцип действия и область применения:
Трехходовые соленоидные клапаны устанавливаются на соединении входов нескольких трубопроводов (входы 1, 2 и 3) и позволяют пропускать поток рабочей среды в разных направлениях. К примеру, при отсутствии управляющего напряжения клапан пропускает поток рабочей среды в трубопроводе в направлении 1 → 3, при подаче на катушку клапана управляющего напряжения клапан переключает поток рабочей среды в трубопроводе в направлении 1 → 2. При отключении управляющего напряжения (или обрыве провода управляющего напряжения) клапан автоматически переключается обратно и снова пропускает поток рабочей среды в трубопроводе в направлении 1 → 3.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления.

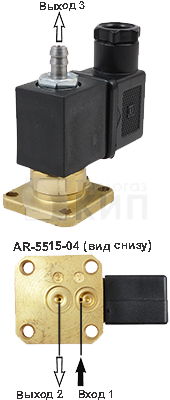

Cхема переключения клапана AR-5515-04

Модификации

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа	Катушка	Вес, кг
AR-5515-04 FpBV	1	0,25	вход – монтаж на плиту (отверстие 1),  выход – монтаж на плиту (отверстие 2) и штуцер ∅ 7,0 мм	0,0	2,0	SA11B	0,13
	1,5
	2,0

Технические характеристики

Характеристика	Значение
Рабочая среда	Вода, горячая вода, воздух, инертные газы, масла
Материалы	Корпуса: латунь  Уплотнения: VITON
Температура рабочей среды	−10...120°С
Рабочее давление	0...2 MПa
Диаметр условного прохода	1...2 мм
Присоединение	Вход – монтаж на плиту, выход – монтаж на плиту и штуцер ∅ 7,0 мм
Катушка	SA11B, IP65
Питание	~220 В, ~110 В, ~24 В  =24 В, =12 В
Мощность	9 ВА (AC), 6 Вт (DC)

Габаритные размеры

Эскиз AR-5515-04
