AR-5515-02 клапан соленоидный

Технические характеристики клапана AR-5515-02

Клапан соленоидный нормально открытый прямого действия с поршнем AR-5515-02 предназначен для управления потоком рабочей среды в трубопроводе.

Особенности:

• Работа при высоком давлении до 2 МПа
• Срабатывание при нулевом давлении
• Специальный зажим на выходе для присоединения отводящей трубки ∅ 4 мм
• Пониженное энергопотребление
• Компактный размер

Принцип действия и область применения:
Нормально открытый соленоидный клапан – это клапан, который при отсутствии напряжения на его индукционной катушке открыт для потока рабочей среды через него. При подаче напряжения на катушку магнитный клапан этого типа закрывается и остается закрытым все время, пока напряжение подается на катушку. При обрыве провода управляющего напряжения клапан будет открыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть открыт большую часть времени либо когда он обязательно должен быть открыт при отключении электропитания системы.

Технические характеристики

Характеристика	Значение
Рабочая среда	Вода, горячая вода, воздух, инертные газы, масла
Материал	Корпуса: латунь  Уплотнения: VITON
Температура рабочей среды	−10...120°С
Рабочее давление	0...2 МПа
Диаметр условного прохода	1,5 мм
Присоединение	Вход – штуцер ∅ 7 мм, выход – зажим ∅ 4 мм
Катушка	SA11B; IP65
Питание	~220 В, ~110 В, ~24 В  =24 В, =12 В
Мощность	9 ВА (АС), 6 Вт (DC)

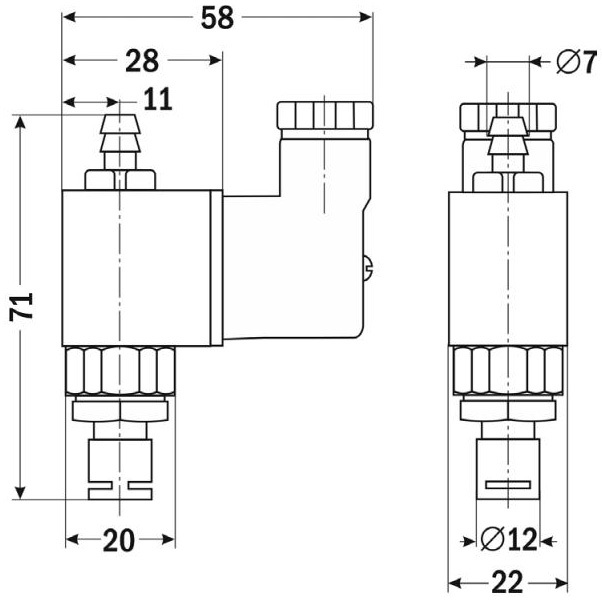

Габаритные размеры

Эскиз AR-5515-02
