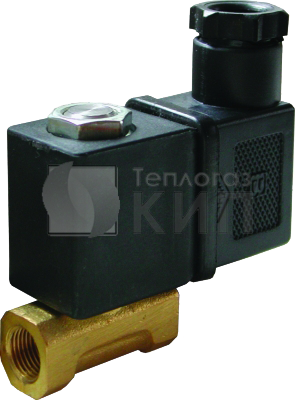

AR-5503 клапан соленоидный

Технические характеристики клапана AR-5503

Клапан соленоидный нормально закрытый прямого действия с поршнем AR-5503 предназначен для управления потоком рабочей среды в трубопроводе.

Особенности:

• Клапан может использоваться в кофемашинах, электроутюгах и других устройствах с использованием пара
• Срабатывание при нулевом давлении
• Пониженное энергопотребление
• Компактный размер

Принцип действия и область применения:
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
 В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Модификации

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа	Катушка	Вес, кг
AR-550301 GBQ	1,6	0,1	G⅛"	0	1,6	SA11B	0,13
AR-550303 GBQ	2,5	0,16			0,4

Технические характеристики

Характеристика		Значение
Рабочая среда		Пар, вода, горячая вода, воздух, инертные газы
Материал	Корпуса	Латунь
	Уплотнения	Силикон
Температура рабочей среды		−20...200°С
Рабочее давление		0...0,4–1,6 МПа (в зависимости от Ду)
Диаметр условного прохода		1,6...2,5 мм
Присоединение		Резьбовое G⅛"
Катушка		SA11B; IP65
Питание		~220 В, ~110 В, ~24 В  =24 В, =12 В
Мощность		9 ВА (АС), 6 Вт (DC)

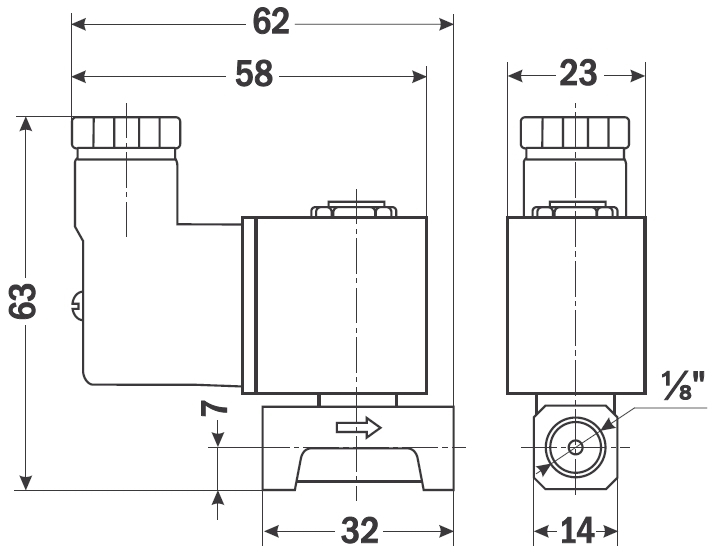

Габаритные размеры

Эскиз AR-5503
