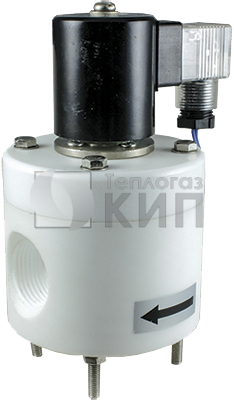

AR-3T41 (AR-YCFP41) клапан соленоидный

Технические характеристики клапана AR-3T41 (AR-YCFP41)

Клапан соленоидный нормально закрытый прямого действия с поршнем для агрессивных сред AR-3T41 (AR-YCFP41) предназначен для управления потоком рабочей среды в трубопроводе.

Особенности:

• Использование на агрессивные среды, в том числе 98% раствор серной или соляной кислоты, при высоких температурах до 150°С
• Изолированный от рабочей среды поршень
• Длительный срок службы

Принцип действия и область применения:
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Модификации

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа	Катушка	Вес, кг
AR-3T4115 GPP	15	3,6	G½"	0,01	0,6	AS13B	1,1
AR-3T4120 GPP	20	5	G¾"				1,36
AR-3T4125 GPP	25	7,3	G1"				1,77
AR-3T4132 GPP	32	11,1	G1¼"			AS16B,  AS17B	3
AR-3T4140 GPP	40	15,4	G1½"				4,5
AR-3T4150 GPP	50	32,4	G2"			AS15B	6,5

Технические характеристики

Характеристика	Значение
Рабочая среда	Концентрированные щелочи, кислоты, соли
Материал	Корпуса: хлорированный поливинилхлорид (ХПВХ)  Уплотнения: VITON
Температура рабочей среды	−20...95°С
Рабочее давление	0,01...0,6 МПа
Диаметр условного прохода	15...50 мм
Присоединение	Резьбовое ½", ¾", 1", 1¼", 1½", 2"
Катушка	AS13B, AS16B, AS17B, AS15B, IP54
Питание	~220 В, ~110 В, ~24 В  =24 В, =12 В
Мощность	AS13B: 15 ВА (AC), 16 Вт (DC);  AS16B, AS17B: 5 ВА (при запуске 200 ВА) (AC), 28 Вт (DC);  AS15B: 10 ВА (при запуске 350 ВА) (AC), 25 Вт (при запуске 75 Вт) (DC)

Габаритные размеры

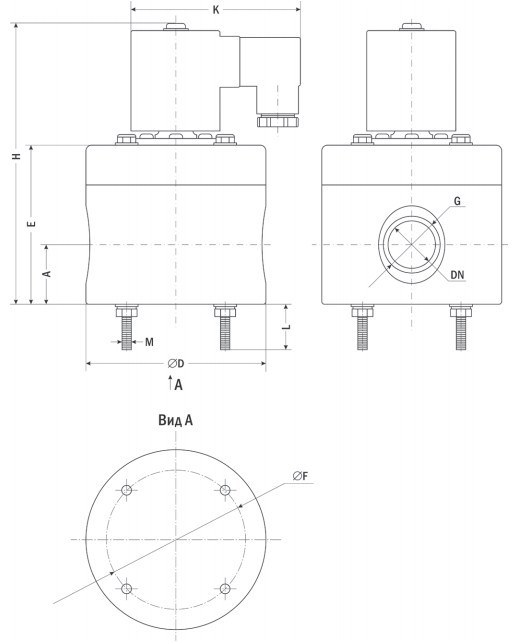

Эскиз AR-3T41 (AR-YCFP41)

Таблица размеров

Размер, мм	AR-3T4115	AR-3T4120	AR-3T4125	AR-3T4132	AR-3T4140	AR-3T4150
A	18,5	23	32	31	33,5	43
∅ D	70	80	95	120	130	150
DN	15	20	25	32	40	50
E	56,5	74	84	110	113	140
∅ F	58	67	75	98	106	116
G	½"	¾"	1"	1¼"	1½	2"
H	127	140	175	200	220	249
K	89	89	89	90	90	109
L	10	12	25	18	20	20
M	M5	M6	M6	M8	M8	M10
