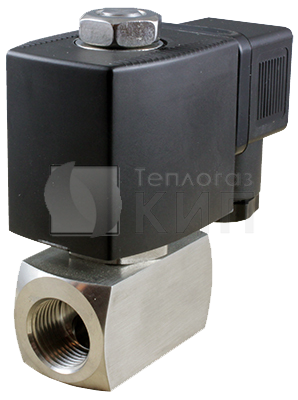

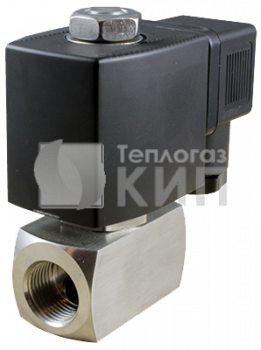

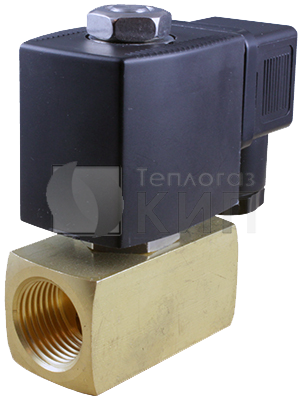

AR-3H41 (AR-YCH41) клапан соленоидный

Технические характеристики клапана AR-3H41 (AR-YCH41)

Клапан соленоидный нормально закрытый прямого действия с поршнем AR-3H41 (AR-YCH41) предназначен для управления потоком рабочей среды в трубопроводе.

Особенности:

• Работа при высоком давлении до 12 МПа

Принцип действия и область применения:
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Модификации

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin , МПа	Pmax , МПа	Катушка	Вес, кг
AR-3H41-09-2 GYP	9,0	1,45	G¼"	0,01	12 (AC)  10 (DC)	S91H, ASE11B, ASEx543	0,43
AR-3H41-09-3 GYP			G⅜"				0,42 (латунь)  0,41 (нерж.)
AR-3H41-09-4 GYP			G½"				0,47 (латунь)  0,42 (нерж.)

Технические характеристики

Характеристика		Значение
Рабочая среда		Пар, вода, горячая вода, воздух, инертные газы, масла
Материал	Корпуса	Латунь или нержавеющая сталь
	Уплотнения	PTFE
Температура рабочей среды		−20…180°С
Рабочее давление		0,01...12,0 МПа
Диаметр условного прохода		9 мм
Присоединение		Резьбовое G¼"...G½"
Катушка		S91H, IP54  ASE11B, ASEx543, IP65
Питание		~220 В, ~110 В*, ~24 В*  =24 В, =12 В
Мощность		S91H: 20 ВА (АС), 14 Вт (DC)  ASE11B: 4,5 ВА (AC), 8 Вт (DC)  ASEx543: 23 ВА (AC), 13 Вт (DC)

Габаритные размеры

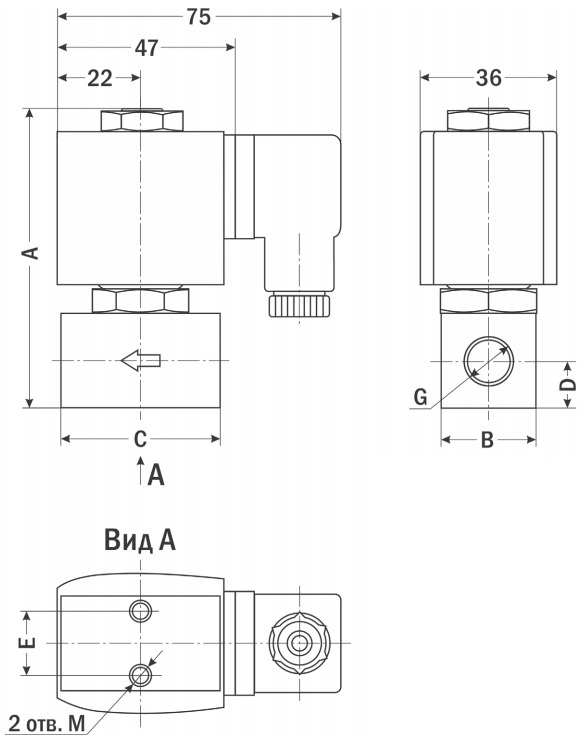

Эскиз AR-3H41 (AR-YCH41)

Таблица размеров

Размер, мм	AR-3H41-09-2		AR-3H41-09-3		AR-3H41-09-4
	латунь	нерж.	латунь	нерж.	латунь	нерж.
A	78				80,5	83,5
B	25				27
C	42	45			53
D	9		12		14	13,5
E	17	16,5			16,5	16
G	¼"		⅜"		½"
M	M5	M6	M5	M6	M5
