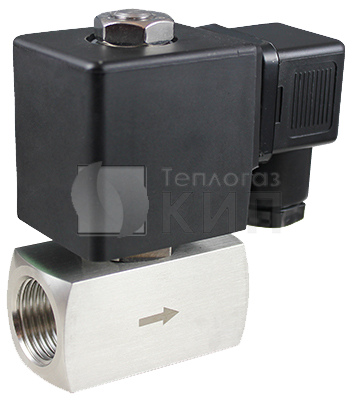

AR-2Z21 (AR-YCE11) клапан соленоидный АРК

Технические характеристики клапана AR-2Z21 (AR-YCE11)

Клапан соленоидный миниатюрный нормально закрытый прямого действия с поршнем AR-2Z21 (AR-YCE11) предназначен для управления потоком рабочей среды в трубопроводе.

Особенности:

• Срабатывание при нулевом давлении
• Пониженное энергопотребление
• Компактный размер

Принцип действия и область применения:
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Модификации

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа	Катушка	Вес, кг
AR-2Z21091	8,0	0,68	⅛"	0,0	1,6	S21H, ASE21B, ASEx1320, ASEx282	0,42
AR-2Z21092	9,0		¼"				0,48
AR-2Z21093			⅜"				0,46
AR-2Z21094			½"				0,5

Технические характеристики

Характеристика		Значение
Рабочая среда		Пар, вода, горячая вода, воздух, инертные газы, масла
Материал	Корпуса	Нержавеющая сталь
	Уплотнения	PTFE
Температура рабочей среды		−20...180°С
Рабочее давление		0...1,6 МПа
Диаметр условного прохода		8 мм, 9 мм
Присоединение		Резьбовое G⅛", G¼", G⅜", G½"
Катушка		S21H, ASE21B, ASEx1320, ASEx282, IP65
Питание		~220 В, ~110 В (кроме ASE21B и ASEx1320), ~24 В (кроме ASE21B и ASEx1320)  =24 В, =12 В
Мощность		S21H: 22 ВА (АС), 15 Вт (DC)  ASE21B: 5,5 ВА (АС), 12 Вт (DC)  ASEx1320: 28 ВА (AC), 20 Вт (DC)  ASEx282: 24 ВА (AC), 17 Вт (DC)

Габаритные размеры

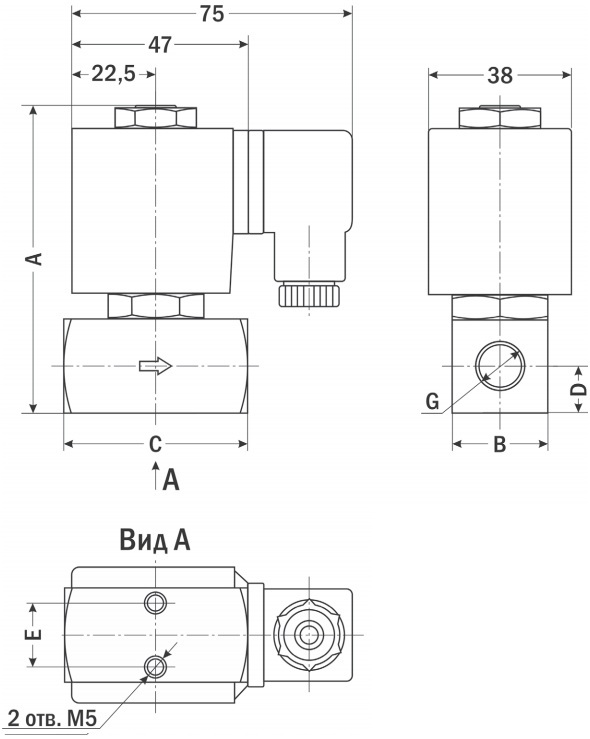

Эскиз AR-2Z21 (AR-YCE11)

Таблица размеров

Размер, мм	AR-2Z21091	AR-2Z21092	AR-2Z21093	AR-2Z21094
A	81,5			83,5
B	25			27
C	45			53
D	7,5	9	11	13,5
E	16
G	⅛"	¼"	⅜"	½"
