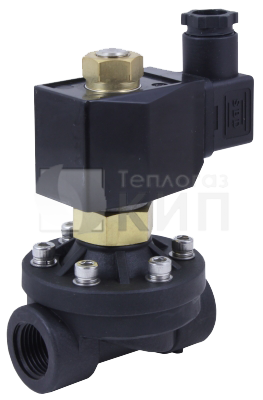

AR-2W52 клапан соленоидный

Наличие уточняйте

К сравнению

Количество:

Цена и наличие по запросу

Заказать звонок Заказать

E-mail: teplogazkip@mail.ru

Скидка: возможность скидки уточняйте
Доставка

Информацию по доставке уточняйте по телефону

Клапан соленоидный нормально открытый прямого действия с диафрагмой для управления потоком рабочей среды в трубопроводе.

Производитель: АРК

технические характеристики

документация и ПО

Технические характеристики клапана AR-2W52

Клапан соленоидный нормально открытый прямого действия с диафрагмой AR-2W52 предназначен для управления потоком рабочей среды в трубопроводе.

Особенности:

Срабатывание при нулевом давлении
Пластиковый корпус

Принцип действия и область применения:
Нормально открытый соленоидный клапан – это клапан, который при отсутствии напряжения на его индукционной катушке открыт для потока рабочей среды через него. При подаче напряжения на катушку магнитный клапан этого типа закрывается и остается закрытым все время, пока напряжение подается на катушку. При обрыве провода управляющего напряжения клапан будет открыт. В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть открыт большую часть времени либо когда он обязательно должен быть открыт при отключении электропитания системы.

Модификации

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа	Катушка	Вес, кг
AR-2W52-15 GLN	16	4,1	G½"	0	0,7	AS01, S51H, ASEx282, ASEx1320	0,53
AR-2W52-20 GLN	20	6,5	G¾"				0,53
AR-2W52-25 GLN	25	10,2	G1"				0,62

Технические характеристики

Характеристика	Значение
Рабочая среда	Вода, горячая вода, воздух, инертные газы, масла
Материал	Корпуса: пластик BMC Уплотнения: NBR
Температура рабочей среды	−5…80°С
Рабочее давление	0...0,7 МПа
Диаметр условного прохода	16...25 мм
Присоединение	Резьбовое G½"...G1"
Катушка	AS01, S51H, ASEx282, ASEx1320, IP65
Питание	AS01: ~24 В, ~110 В, ~220 В; S51H: =12 В, =24 В, =110 B, ~24 В, ~110 В, ~220 В; ASEx282: =12 В, =24 В, ~24 В, ~110 В, ~220 В; ASEx1320: =12 В, =24 В, ~220 В
Мощность	AS01: 26 ВА (АС) S51H: 40 ВА (АС), 30 Вт (DC) ASEx282: 24 ВА (AC), 17 Вт (DC) ASEx1320: 28 ВА (АC), 20 Вт (DC)

Габаритные размеры

Эскиз AR-2W52

Таблица размеров

Размер, мм	AR-2W52-15	AR-2W52-20	AR-2W52-25
A	120	123	129
B	67	67	82
C	76	79,5	107
D	16	18,5	24,5
G	G½"	G¾"	G1"

Инструкция, руководство по эксплуатации клапана AR-2W52

Инструкция AR-2W52
