Клапан соленоидный нормально открытый фланцевый прямого действия с диафрагмой для управления потоком рабочей среды в трубопроводе.

Производитель: АРК

технические характеристики

документация и ПО

Технические характеристики клапана AR-2W12F

Клапан соленоидный нормально открытый фланцевый прямого действия с диафрагмой AR-2W12F предназначен для управления потоком рабочей среды в трубопроводе.

Особенности:

Cрабатывание при нулевом давлении
Высокая частота срабатывания

Принцип действия и область применения:
Нормально открытый соленоидный клапан – это клапан, который при отсутствии напряжения на его индукционной катушке открыт для потока рабочей среды через него. При подаче напряжения на катушку магнитный клапан этого типа закрывается и остается закрытым все время, пока напряжение подается на катушку. При обрыве провода управляющего напряжения клапан будет открыт. В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть открыт большую часть времени либо когда он обязательно должен быть открыт при отключении электропитания системы.

Модификации

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа	Катушка	Вес, кг
AR-2W1225 FSZ	25	10	F1"	0	1	S51H	3,8
AR-2W1232 FSZ	32	20	F1¼"			Y21H, Y71H	4,8
AR-2W1240 FSZ	40	25	F1½"				5,8
AR-2W1250 FSZ	50	41	F2"				6,8

Технические характеристики

Характеристика	Значение
Рабочая среда	Вода, горячая вода, воздух, инертные газы, масла, спирт
Материал	Корпуса: нержавеющая сталь Уплотнения: VITON или EPDM
Температура рабочей среды	−10...120°С Для рабочих сред при температуре от −10 до +5°С предпочтительнее выбирать EPDM
Рабочее давление	0...1 МПа
Диаметр условного прохода	25...50 мм
Присоединение	Фланцевое F1"... F2"
Катушка	S51H, IP65 (Ду=25 мм) Y21H, Y71H; IP54 (Ду=32...50 мм)
Питание	S51H: ~220 В, ~110 В, ~24 В, =110 В, =24 В, =12 В Y71H: ~220 В, ~110 В Y21H: =24 В, =12 В, =6 В
Мощность	S51H: 40 ВА (АС), 30 Вт (DC) Y21H: 20 Вт (DC) Y71H: 28 ВА (АС)

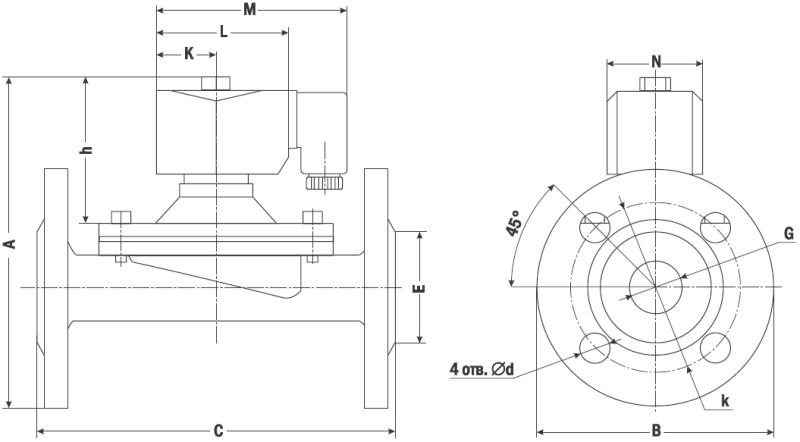

Габаритные размеры

Эскиз AR-2W12F

Таблица размеров

Размер, мм	AR-2W1225F	AR-2W1232F	AR-2W1240F	AR-2W1250F
A	165	200	205	235
B	108	132	140	160
C	138	146	153	182
E	59	72	77	98
G	1"	1¼"	1½"	2"
K	25	28	28	28
L	62	56	56	56
M	90	95	95	95
N	46	56	56	56
d	13,5	18	18	18
k	84,5	100	110	125
h	85	100	105	95

Инструкция, руководство по эксплуатации клапана AR-2W12F

Инструкция AR-2W12F
