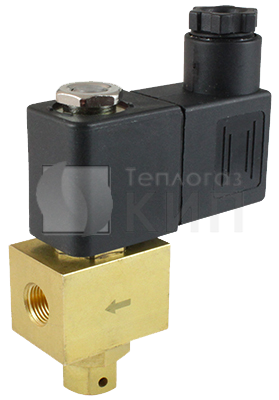

AR-2R11 (AR-YC070613) клапан соленоидный

Технические характеристики клапана AR-2R11 (AR-YC070613)

Клапан соленоидный нормально закрытый прямого действия с поршнем AR-2R11 (AR-YC070613) предназначен для управления потоком рабочей среды в трубопроводе.

Особенности:

• Клапан для дизтоплива и бензина
• Используется как исполнительный механизм устройства ограничения скорости (УОС) автомобиля
• Возможность регулирования потока рабочей среды при закрытом состоянии клапана (при отсутствии напряжения на клеммах катушки)
• Вибростойкий клапан
• 2 штуцера ∅7,5 в комплекте
• Срабатывание при нулевом давлении
• Работа при высоком давлении до 1,6 МПа
• Пониженное энергопотребление
• Долговременная работа без перегрева
• Долгий срок службы

Принцип действия и область применения:
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Модификации

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа	Вес, кг	Катушка
AR-YС070613-20 GBV	2,0	0,12	⅛" или 2 штуцера ∅ 7,5	0	1,6	0,216 (клапан)  0,076 (штуцеры)	S81B
AR-YС070613-25 GBV	2,5	0,18

Технические характеристики

Характеристика		Значение
Рабочая среда		Бензин, дизтопливо, воздух, инертные газы
Материал	Корпуса	Латунь
	Уплотнения	VITON
Температура рабочей среды		−10…120°С
Рабочее давление		0…1,6 МПа
Диаметр условного прохода		2,0 мм, 2,5 мм
Присоединение		Резьбовое ⅛" или 2 штуцера ∅7,5
Катушка		S81B, IP65
Питание		=24 В, =12 В
Мощность		6,5 Вт

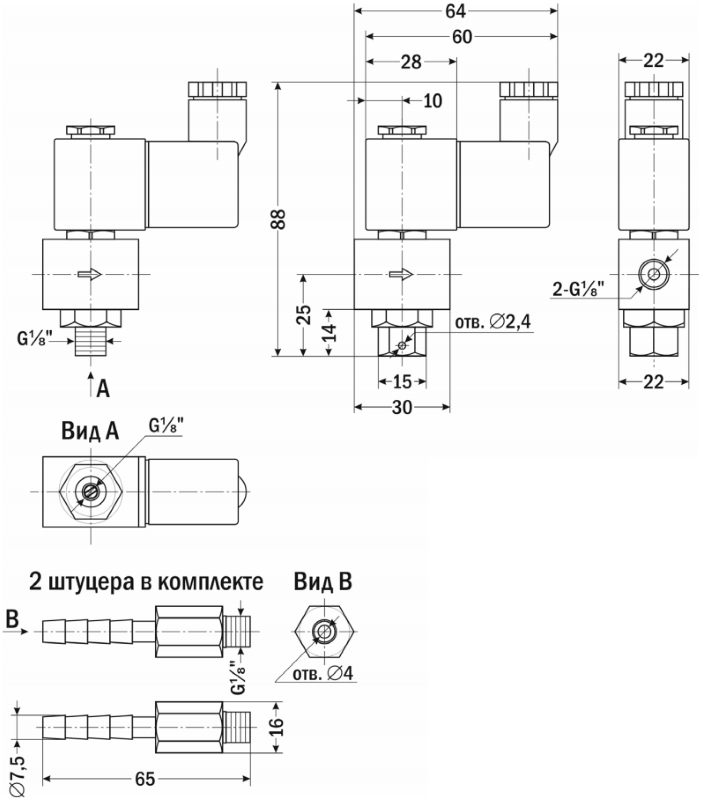

Габаритные размеры

Эскиз AR-2R11 (AR-YC070613)
