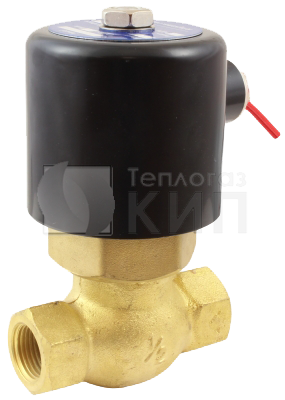

AR-2L11 клапан соленоидный АРК

Технические характеристики клапана AR-2L11

Клапан соленоидный нормально закрытый непрямого действия с поршнем AL-2L11 предназначен для управления потоком рабочей среды в трубопроводе.

Особенности:

• Долгий срок службы уплотнителя в среде пара
• Конструкция предусматривает долгосрочную эксплуатацию в системе паротрубопроводов
• Работа при высоком давлении до 1,6 МПа

Принцип действия и область применения:
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Модификации

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа	Катушка	Вес, кг
AR-2L11-15 GBP	15	3,8	G½"	0,03	1,6	Y92H,  Y42H,  (AS03, ASEx545)	1,58
AR-2L11-20 GBP	20	8	G¾"				1,6
AR-2L11-25 GBP	25	10	G1"				1,8
AR-2L11-32 GBP	32	20	G1¼"				2,89
AR-2L11-40 GBP	40	25	G1½"				2,97
AR-2L11-50 GBP	50	41	G2"				4,2

Технические характеристики

Характеристика		Значение
Рабочая среда		Пар, вода, горячая вода
Материал	Корпуса	Латунь
	Уплотнения	PTFE
Температура рабочей среды		−20…180°С
Рабочее давление		0,03...1,6 МПа
Диаметр условного прохода		15...50 мм
Присоединение		Резьбовое G½"...G2"
Катушка		Y92H , Y42H, IP54, выводные провода 28 см  (AS03), IP65, DIN 43650A  (ASEx545), IP65, выводные провода 150 см
Питание		~220 В, ~110 В, ~24 В  =24 В, =12 В (кроме ASEx545)
Мощность	Y92H, Y42H	35 ВА (АС), 30 Вт (DC)
	ASEx545	15 ВА (AC), 18 Вт (DC)
	AS03	28 ВА (АС), 38 Вт (DC)

Габаритные размеры

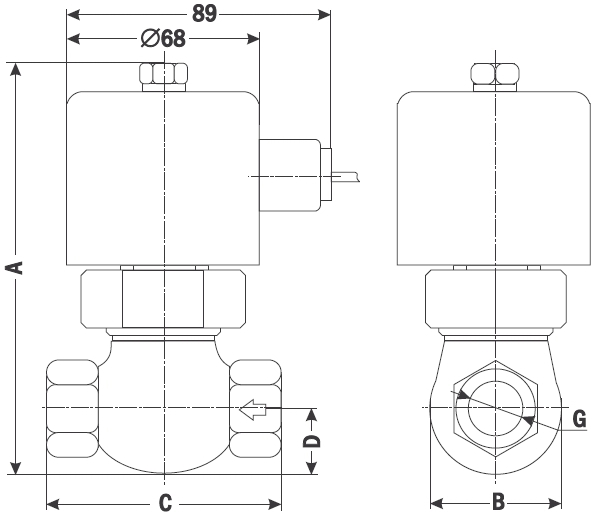

Эскиз AR-2L11

Таблица размеров

Размер, мм	AR-2L11-15	AR-2L11-20	AR-2L11-25	AR-2L11-32	AR-2L11-40	AR-2L11-50
A	138	139	152	185	176	223
B	44	42	54	80	75	95
C	80	80	90	111	111	163
D	23	23	28	37	37	50
G	½"	¾"	1"	1¼"	1½"	2"
