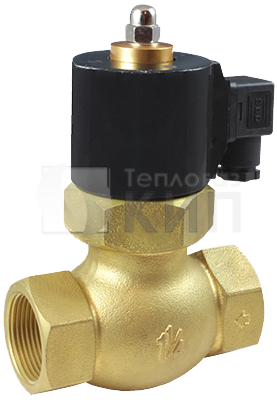

AR-2L клапан соленоидный АРК

AR-2L клапан соленоидный АРК

Наличие уточняйте
К сравнению
Цена от: 5108.00 руб
Заказать звонок
Количество:
E-mail: teplogazkip@mail.ru
Скидка Скидка: возможность скидки уточняйте
Доставка Информацию по доставке уточняйте по телефону

Клапан соленоидный нормально закрытый непрямого действия с поршнем для управления потоком рабочей среды в трубопроводе.

Производитель: АРК

технические характеристики
документация и ПО
цены и модификации

Для расчета цены выберите параметр:

AR-2L,Х,Х,Х,Х

Очистить все выбранное
Условный диаметр
Резьба присоединения
Питание
Катушка
  • Условный диаметр
  • 17 17 мм
  • 20 20 мм
  • 30 30 мм
  • 50 50 мм
  • Резьба присоединения
  • 1/2 1/2"
  • 3/4 3/4"
  • 1 1"
  • 1 1/4 1 1/4"
  • 1 1/2 1 1/2"
  • 2 2"
  • Питание
  • 24VAC 24 В переменного напряжения
  • 110VAC 110 В переменного напряжения
  • 220VAC 220 В переменного напряжения
  • 12VDC 12 В постоянного напряжения
  • 24VDC 24 В постоянного напряжения
  • Катушка
  • AS03
  • ASEx545
  • Y42H
  • Y92H
Выберите модификацию:

СТАНДАРТНЫЕ МОДИФИКАЦИИ:

  • AR-2L-20, Ду17, 220VAC - Клапан соленоидный, НЗ, 3/4"
    5 108,00 руб.
    В КОРЗИНУ
  • AR-2L-25, Ду25, 24VDC - Клапан соленоидный, НЗ, 1"
    6 331,00 руб.
    В КОРЗИНУ
  • AR-2L-40, Ду30, 220VAC - Клапан соленоидный, НЗ, 1 1/2"
    Цена по запросу
    Заказать
  • AR-2L-25/20-1-GBP-AS03-AC220 - Клапан соленоидный, НЗ, 1"
    7 509,00 руб.
    В КОРЗИНУ
  • AR-2L-32, Ду30, 220VAC - Клапан соленоидный, НЗ, 1 1/4"
    8 261,00 руб.
    В КОРЗИНУ
  • AR-2L-17, Ду20, 220VAC - Клапан соленоидный, НЗ, 3/4"
    Цена по запросу
    Заказать

Технические характеристики клапана AR-2L

Клапан соленоидный нормально закрытый непрямого действия с поршнем AL-2L предназначен для управления потоком рабочей среды в трубопроводе.

Особенности:
  • Долгий срок службы уплотнителя в среде пара
  • Конструкция предусматривает долгосрочную эксплуатацию в системе паротрубопроводов
  • Работа при высоком давлении до 1,5 МПа
Принцип действия и область применения:
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Модификации

Модель  Ду, мм  Kv, м³/ч Присоединение Pmin, МПа Pmax, МПа Катушка Вес, кг
AR-2L-15 GBP  17 4,1
 G½"  0,1 1,5
 AS03, ASEx545 (Y92H, Y42H)
 1,32
AR-2L-20 GBP  G¾"  1,37
AR-2L-25 GBP  22    10,2
 G1"  1,56
AR-2L-32 GBP  30 17,1 G1¼"
 2,36
AR-2L-40 GBP  G1½"  2,38
AR-2L-50 GBP  50  41  G2"  5,05

Технические характеристики

Характеристика Значение
Рабочая среда  Пар, вода, горячая вода, воздух, инертные газы, масла
Материал
 Корпуса  Латунь
Уплотнения
 PTFE
Температура рабочей среды  −5…180°С
Рабочее давление  0,1...1,5 МПа
Диаметр условного прохода  17...50 мм
Присоединение  Резьбовое G½"...G2"
Катушка  AS03, IP65, DIN 43650A
ASEx545, IP65, выводные провода 150 см
(Y42H, Y92H), IP54, выводные провода 28 см
Питание
 ~220 В, ~110 В, ~24 В
=24 В, =12 В (кроме ASEx545)
Мощность     AS03  28 ВА (АС), 38 Вт (DC)
ASEx545  15 ВА (AC), 18 Вт (DC)
Y42H, Y92H  35 ВА (АС), 30 Вт (DC)

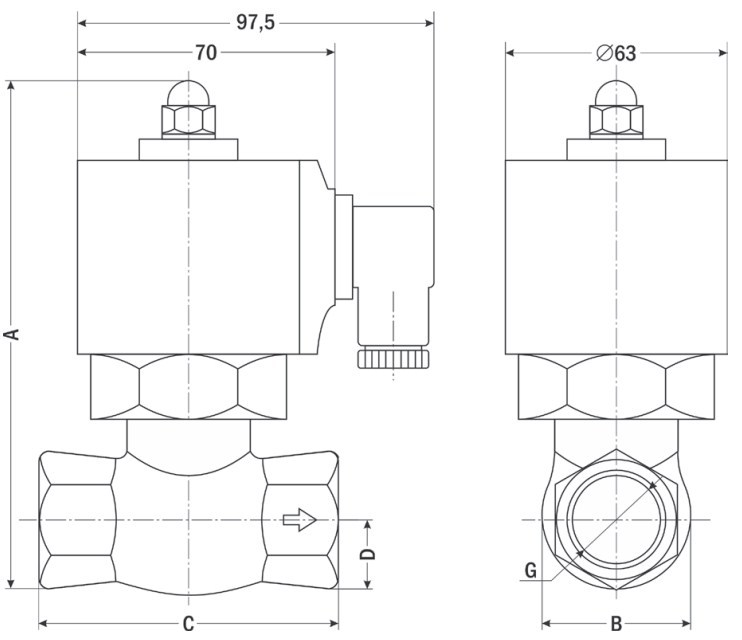

Габаритные размеры

Эскиз AR-2L

Эскиз AR-2L

Таблица размеров
Размер, мм AR-2L-15 AR-2L-20 AR-2L-25 AR-2L-32  AR-2L-40 AR-2L-50
A
 145  145  162
 178
 185 223
B  39  41
 52  69  74  94,5
C  84  85  90,5
 115  111  163
D  20  22  26  35  37  47
G  ½"  ¾"
 1"
 1¼"
 1½"  2"

Инструкция, руководство по эксплуатации клапана AR-2L
