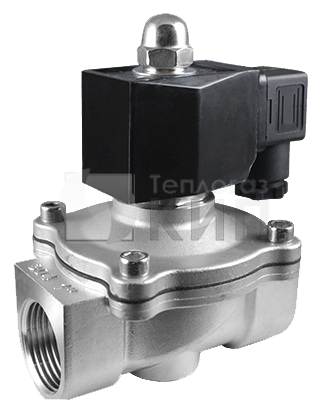

AR-2K21 клапан соленоидный АРК

Технические характеристики клапана AR-2K21

Клапан соленоидный нормально закрытый прямого действия с диафрагмой AR-2K21 предназначен для управления потоком рабочей среды в трубопроводе.

Особенности:

• Cрабатывание при нулевом давлении
• Долгий срок службы

Принцип действия и область применения:
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Модификации

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа	Катушка	Вес, кг
							латунь	сталь
AR-2K21-10 GYV	16	4,1	⅜"	0	0,7  1,0 (для инертных газов)	AS01 (AC), S51H (SB474, ASEx282)	0,76	0,75
AR-2K21-15 GYV			½"				0,72	0,72
AR-2K21-20 GYV	20	6,5	¾"				0,79	0,84
AR-2K21-25 GYV	25	10,2	1"				1,17	1,36
AR-2K21-35 GYV	35	20,5	1¼"			AS03, (SD01, ASEx545)	2,28	2,15
AR-2K21-40 GYV	40	24,7	1½"				2,43	2,37
AR-2K21-50 GYV	50	41	2"				3,87	3,8

Технические характеристики

Характеристика	Значение
Рабочая среда	Пар, вода, горячая вода, воздух, инертные газы, масла
Материал	Корпуса: латунь, нержавеющая сталь  Уплотнения: VITON
Температура рабочей среды	−20...150°С
Рабочее давление	0...1 МПа (для воздуха и инертных газов)  0...0,7 МПа (для остальных сред)
Диаметр условного прохода	16...50 мм
Присоединение	Резьбовое G⅜"...G2"
Катушка	AS01 (AC), S51H (SB474, ASEx282); IP65 (Ду=16...25 мм)  AS03, (SD01, ASEx545); IP65 (Ду=35...50 мм)
Питание	~220 В, ~110 В, ~24 В  =110 В, =24 В, =12 В (ASEx545)
Мощность	AS01: 26 ВА (АС)  S51H: 40 ВА (АС), 30 Вт (DC)  AS03: 28 ВА (АС), 38 Вт (DC)  SB474: 28 ВА (АС), 20 Вт (DC)  ASEx282: 24 ВА (AC), 17 Вт (DC)  SD01: 35 ВА (АС), 30 Вт (DC)  ASEx545: 15 ВА (AC), 18 Вт (DC)

Габаритные размеры

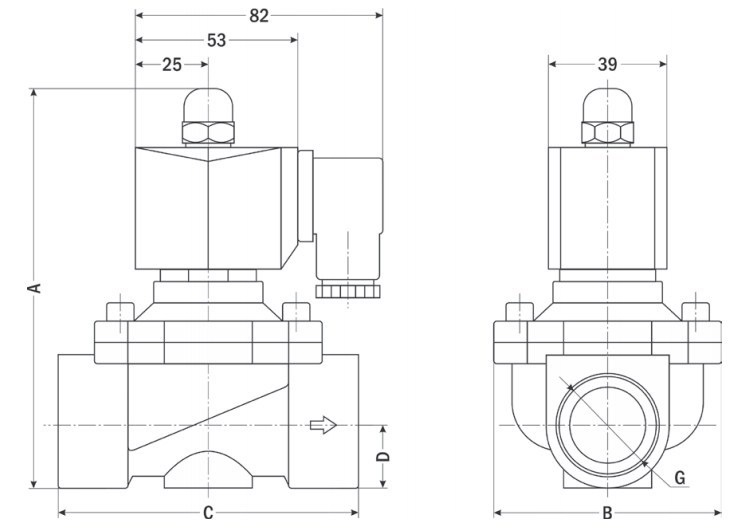

Эскиз AR-2K21 Ду 16...25 мм

Таблица AR-2K21 Ду 16...25 мм

Размер, мм	AR-2K21-10		AR-2K21-15		AR-2K21-20		AR-2K21-25
	GBV	GSV	GBV	GSV	GBV	GSV	GBV	GSV
A	108	110	108	111	114	121	120	129
B	57	56,5	57	57	57	56	73	75
C	66	67	66	67	71	73	99	97
D	14	14	13	14	17	18	20	21
G	⅜"		½"		¾"		1"

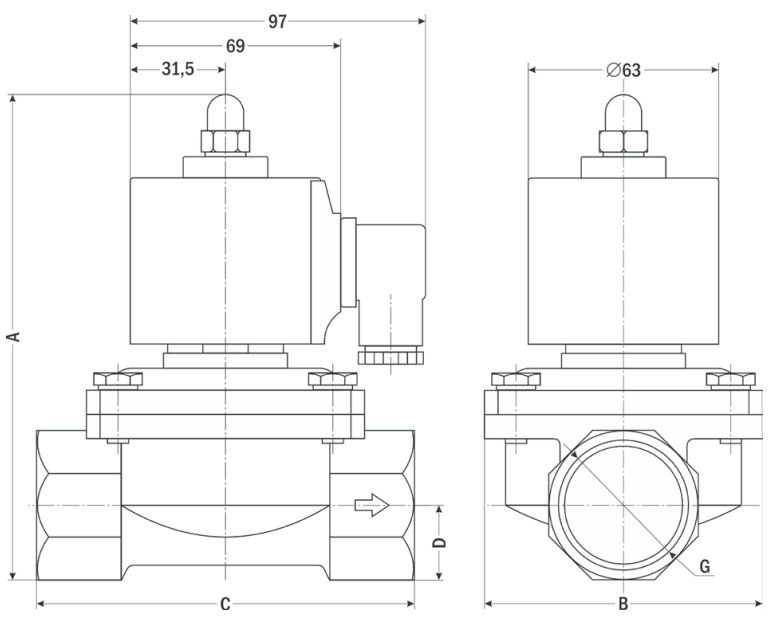

Эскиз AR-2K21 Ду 35...50 мм

Таблица размеров AR-2K21 Ду 35...50 мм

Размер, мм	AR-2K21-35		AR-2K21-40		AR-2K21-50
	GBV	GSV	GBV	GSV	GBV	GSV
A	161	163	166	166	185	185
B	92	90	94	94	123	125
C	125	116	125	123	163	166
D	27	25	29	28	33	33
G	1¼"		1½"		2"
