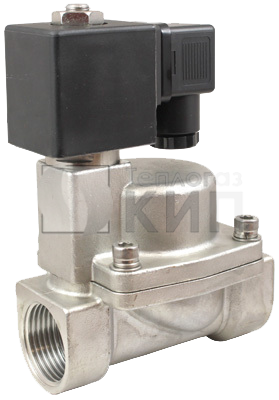

AR-2H21 (AR-YCH21) клапан соленоидный

Технические характеристики клапана AR-2H21 (AR-YCH21)

Клапан соленоидный нормально закрытый непрямого действия с поршнем AR-2H21 (AR-YCH21) предназначен для управления потоком рабочей среды в трубопроводе.

Особенности:

• Работа при высоком давлении до 5 МПа

Принцип действия и область применения:
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Модификации

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа	Катушка	Вес, кг
AR-2H2112 GSP	12	3,84	G⅜"	0,5	5,0	S21H, ASE21B, ASEx1320, ASEx282	0,9
AR-2H2115 GSP	15	3,84	G½"				0,9
AR-2H2120 GSP	20	7,93	G¾"				1,1
AR-2H2125 GSP	25	10,24	G1"				1,8

Технические характеристики

Характеристика		Значение
Рабочая среда		Пар, вода, горячая вода, воздух, инертные газы, масла
Материал	Корпуса	Нержавеющая сталь
	Уплотнения	PTFE
Температура рабочей среды		−20…180°С
Рабочее давление		0,5…5,0 МПа
Диаметр условного прохода		12...25 мм
Присоединение		Резьбовое G⅜"…G1"
Катушка		S21H, ASE21B, ASEx1320, ASEx282, IP65
Питание		~220 В, ~110 В (кроме ASE21B и ASEx1320), ~24 В (кроме ASE21B и ASEx1320)  =24 В, =12 В
Мощность		S21H: 22 ВА (АС), 15 Вт (DC)  ASE21B: 5,5 ВА (АС), 12 Вт (DC) ASEx1320: 28 ВА (AC), 20 Вт (DC) ASEx282: 24 ВА (AC), 17 Вт (DC)

Габаритные размеры

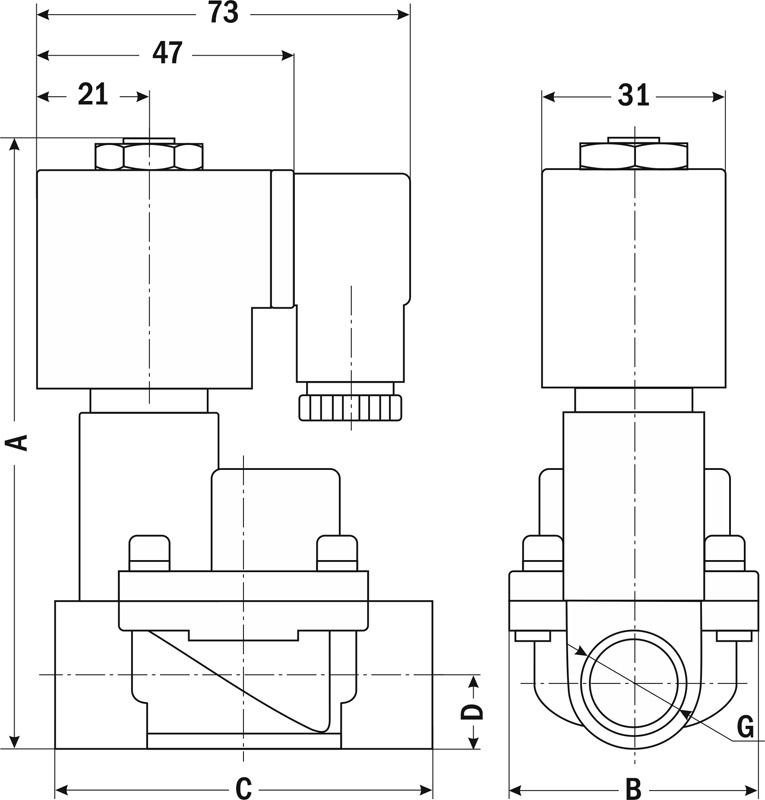

Эскиз AR-2H21 (AR-YCH21)

Таблица размеров

Размер, мм	AR-2H2112	AR-2H2115	AR-2H2120	AR-2H2125
A	123	123	143	145
B	46	46	60	65
C	74	74	83	101
D	14	14	17,5	20
G	⅜"	½"	¾"	1"
