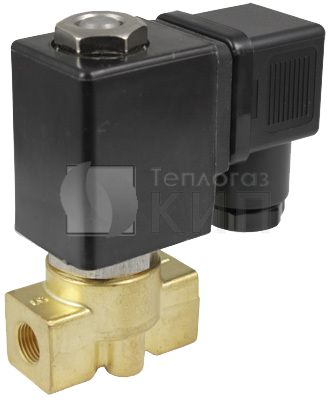

AR-1H21 (AR-YCH31) клапан соленоидный

Наличие уточняйте

К сравнению

Количество:

Цена и наличие по запросу

Заказать звонок Заказать

E-mail: teplogazkip@mail.ru

Скидка: возможность скидки уточняйте
Доставка

Информацию по доставке уточняйте по телефону

Клапан соленоидный нормально закрытый прямого действия с поршнем для управления потоком рабочей среды в трубопроводе.

Производитель: АРК

технические характеристики

документация и ПО

Технические характеристики клапана AR-1H21 (AR-YCH31)

Клапан соленоидный нормально закрытый прямого действия с поршнем AR-1H21 (AR-YCH31) предназначен для управления потоком рабочей среды в трубопроводе.

Особенности:

Работа при высоком давлении до 10 МПа
Работа при низких температурах от −30°С

Принцип действия и область применения:
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Модификации

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа	Катушка	Вес, кг
AR-1H21101 GYT	1,0	0,026	G⅛"	0,01	10,0 (с катушкой ASE11B) 8,0 (с катушками AS11B, AS11H)	AS11B, ASE11B, (AS11H)	0,344
AR-1H21102 GYT	1,0	0,026	G¼"		10,0 (с катушкой ASE11B) 8,0 (с катушками AS11B, AS11H)		0,334
AR-1H21161 GYT	1,6	0,077	G⅛"		10,0 (с катушкой AC ASE11B) 6,0 (с катушкой DC ASE11B) 6,5 (с катушками AC AS11B, AS11H ) 3,0 (с катушками DC AS11B, AS11H)		0,345
AR-1H21162 GYT	1,6	0,077	G¼"				0,337

Технические характеристики

Характеристика		Значение
Рабочая среда		Пар, вода, горячая вода, воздух, инертные газы, масла
Материал	Корпуса	Латунь или нержавеющая сталь
	Уплотнения	PEEK
Температура рабочей среды		−30…150°С
Рабочее давление		0,01...10,0 МПа (в зависимости от Ду)
Диаметр условного прохода		1,0 мм, 1,6 мм
Присоединение		Резьбовое G⅛", G¼"
Катушка		AS11H, ASE11B, (AS11B), IP65
Питание		~220 В, ~110 В (кроме ASE11B), ~24 В (кроме ASE11B) =24 В, =12 В
Мощность		AS11H, AS11B: 22 ВА (AC), 13 Вт (DC) ASE11B: 4,5 ВА (AC), 8 Вт (DC)

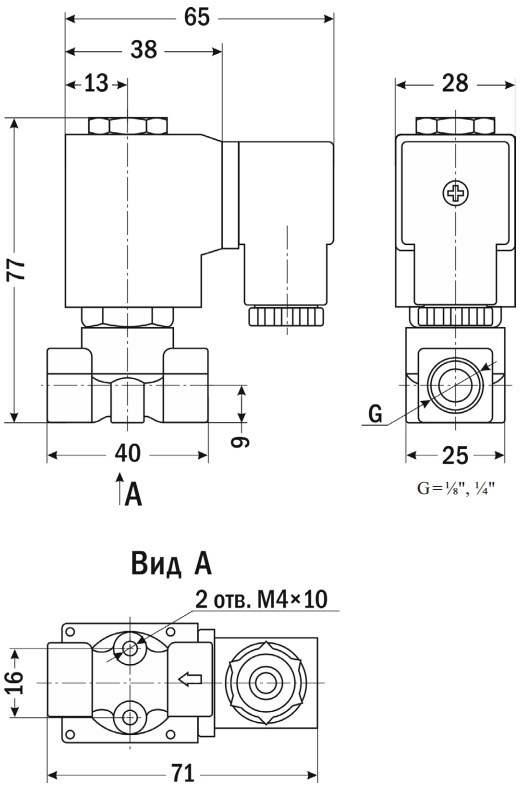

Габаритные размеры

Эскиз AR-1H21 (AR-YCH31)

Инструкция, руководство по эксплуатации клапана AR-1H21 (AR-YCH31)

Инструкция AR-1H21
