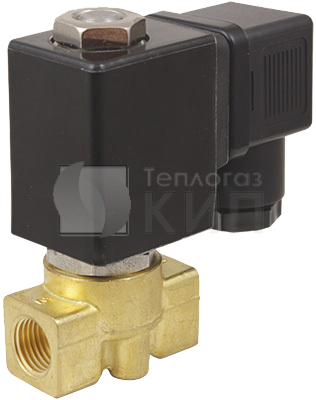

AR-1F21 (AR-YCSL) клапан соленоидный

Технические характеристики клапана AR-1F21 (AR-YCSL)

Клапан соленоидный нормально закрытый прямого действия с поршнем AR-1F21 (AR-YCSL) для управления потоком рабочей среды в трубопроводе.

Особенности:

• Высокая скорость открытия/закрытия
• Срабатывание при нулевом давлении
• Подходит для создания водяных завес
• Долгий срок службы

Принцип действия и область применения:
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт. В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Модификации

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа	Катушка	Вес, кг
AR-1F21-50-2 GBV	5	0,26	G¼"	0,0	0,1	AS11H, AS11B, ASE11H	0,335
AR-1F21-60-2 GBV	6	0,26
AR-1F21-11-2 GBV	10	1,45

Технические характеристики

Характеристика	Значение
Рабочая среда	Вода, горячая вода, воздух, инертные газы, масла
Материал	Корпуса: латунь  Уплотнения: VITON
Температура рабочей среды	−10...120°С
Рабочее давление	0,0...0,1 МПа
Диаметр условного прохода	5...10 мм
Присоединение	Резьбовое ¼"
Катушка	AS11H, AS11B, ASE11H, IP65
Питание	~220 В, ~110 В*, ~24 В*  =24 В, =12 В
Мощность	AS11H, AS11B: 22 ВА (AC), 13 Вт (DC)  ASE11H: 4,5 ВА (AC), 8 Вт (DC)

* Кроме ASE11H

Габаритные размеры

Эскиз AR-1F21 (AR-YCSL)
