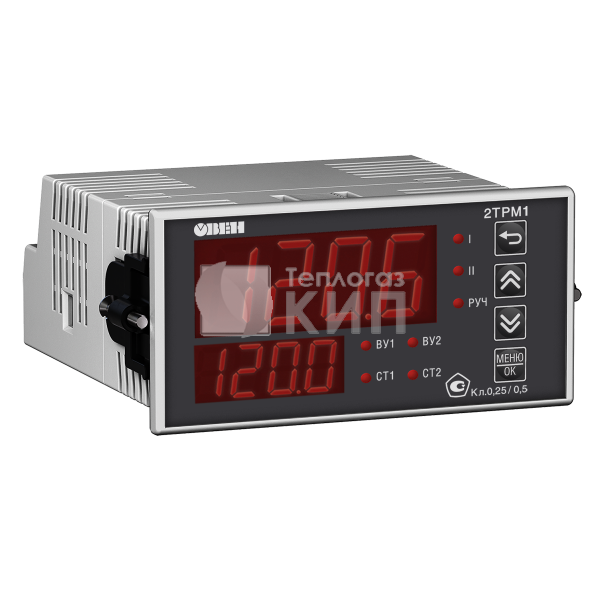

2ТРМ1 У2 обновленный погодозависимый двухканальный регулятор с RS-485

Наличие уточняйте

К сравнению

Количество:

Цена и наличие по запросу

Заказать звонок Заказать

E-mail: teplogazkip@mail.ru

Скидка: возможность скидки уточняйте
Доставка

Информацию по доставке уточняйте по телефону

2ТРМ1 У2 – промышленный терморегулятор, предназначенный для измерения, регистрации или автоматического регулирования температуры, а также других физических величин (давление, влажность, уровень, расход и т.д.) по одному или двум каналам одновременно.

Производитель: Овен

технические характеристики

документация и ПО

Технические характеристики погодозависимый двухканальный регулятор с RS-485 2ТРМ1 У2

Возможности регулятора

Измерение и регулирование физических величин по двум каналам;
Погодозависимое регулирование;
Контроль обрыва связи с исполнительными механизмами;
Регистрация и управление исполнительными механизмами сигналом 4…20мА или 0...10В;
Сигнализация о выходе измеряемой величины за заданные пределы;
Регулирование по разности двух физических величин;
Ручной режим управления исполнительными механизмами.

Преимущества

Простой и удобный монтаж кабельных линий, благодаря «лифтовому» механизму клеммных колодок.
Индикатор текущей измеренной температуры увеличен до 20 мм.
Подключение датчиков 4…20 мА упрощено. DIP-переключатель на боковой стороне прибора заменил монтаж внешнего шунтирующего резистора.
ТРМ1 контролирует обрыв линии связи с исполнительными механизмами – авария LBA.
Двухканальный прибор 2ТРМ1 оснащен функцией коррекции уставки по температуре улицы или помещения.
Перемещение по меню настроек стало еще проще, благодаря добавленной кнопке «Назад» на лицевую панель прибора.
Для проведения пуско-наладки в приборе реализована возможность управления исполнительными механизмами в ручном режиме.
Прибор оснащен интерфейсом RS-485, благодаря которому стало возможно включать регулятор в распределенные системы диспетчеризации.

Сравнительная таблица линеек

Отличительный критерий	2ТРМ1.У	2ТРМ1.У2
Корпус
Цифровой индикатор	Один	Два
Кнопки управления	Три	Четыре
Клеммная колодка	Лепестковая	Лифтовая
Высота индикатора	14 мм	20 мм
Монтаж в щит	Одна плоскость, штыревой зацеп	Одна или две плоскости, «трещетка»
Шунт для входных сигналов тока	Внешний	Встроенный
RS-485	Отсутствует	По заказу
Уплотнитель для обеспечения IP	Съемный	Встроенный
Корпусное исполнение Щ5, 48×48 мм	Нет	Есть
Ручной режим управления	Нет	Есть
Контроль аварии LBA	Нет	Есть
Исполнение на -40°С	Заказная позиция	Стандартная позиция

Технические характеристики

Характеристика		Значение
Напряжение питания
Напряжение питания переменного тока		~90…264 В (номинальное 230 В)
Напряжение постоянного тока		=21...120 В (номинальное 24 В)
Частота напряжения питания		50, 60 Гц
Потребляемая мощность		не более 10 ВА
Напряжение встроенного источника питания нормирующих преобразователей		24 ± 2,4 В
Максимально допустимый ток источника питания		50 мА
Универсальный вход
Количество универсальных входов		2
Типы входных датчиков и сигналов		см. таблицу «Характеристики измерительных датчиков»
Время опроса входа		Не более 1 секунды
Предел основной приведенной погрешности измерения	- для термоэлектрических преобразователей с включенной компенсацией холодного спая	±0,5 %
	- для остальных видов датчиков	±0,25 %
Выходные устройства
Количество выходных устройств		2
Типы выходных устройств		Р, К, С, Т, И, У
Корпус

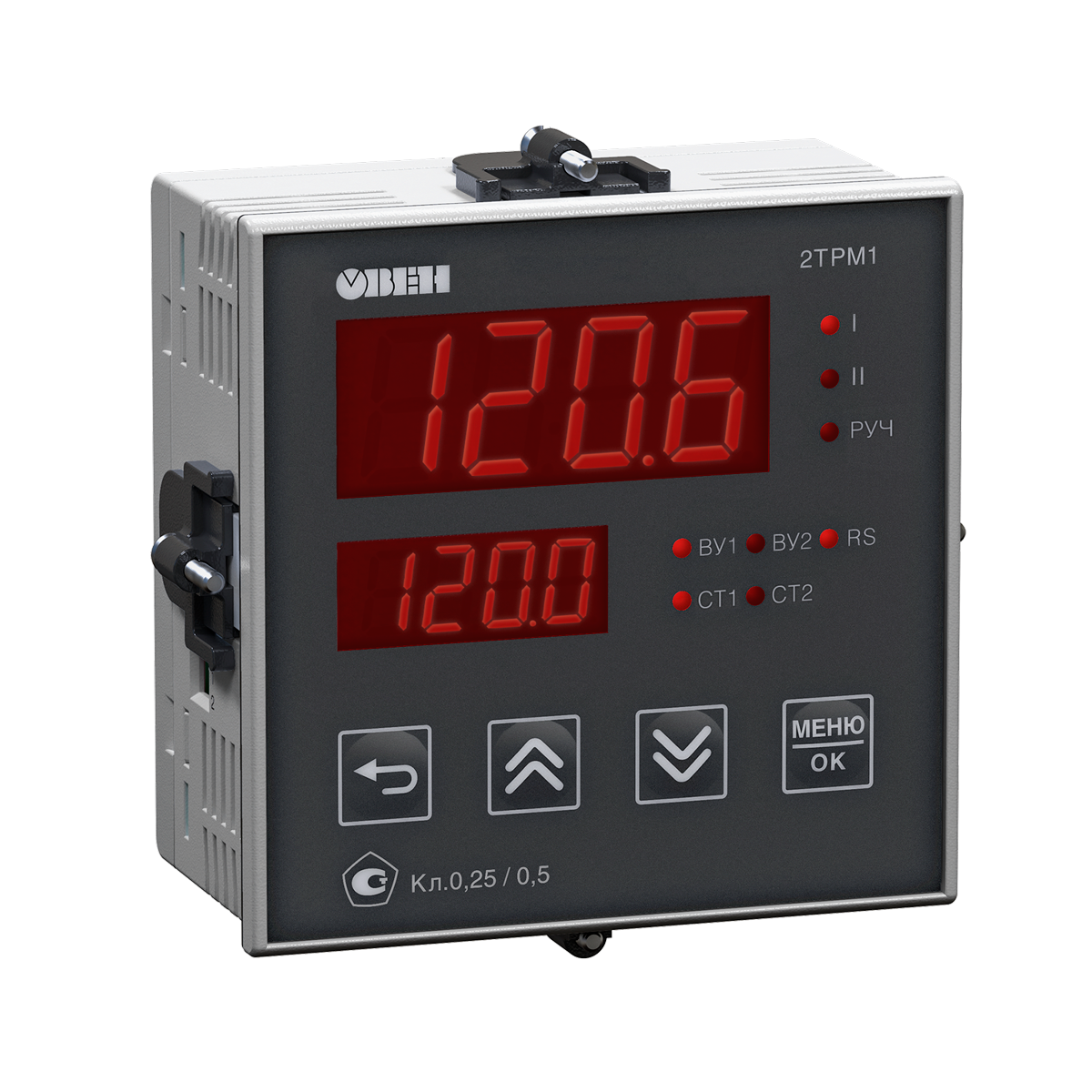

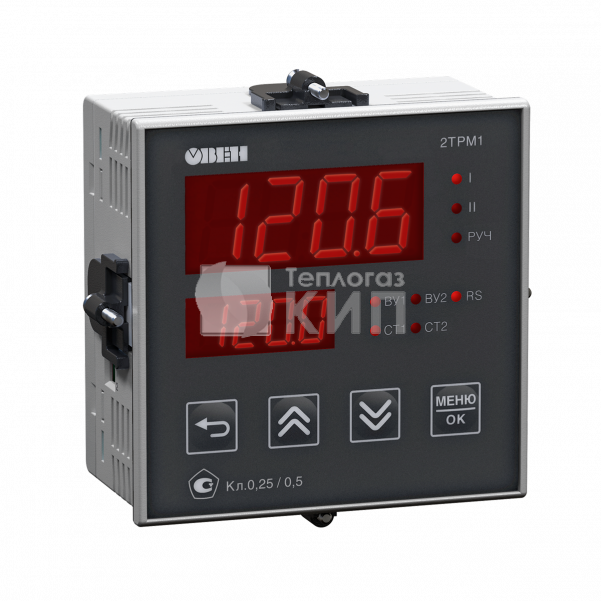

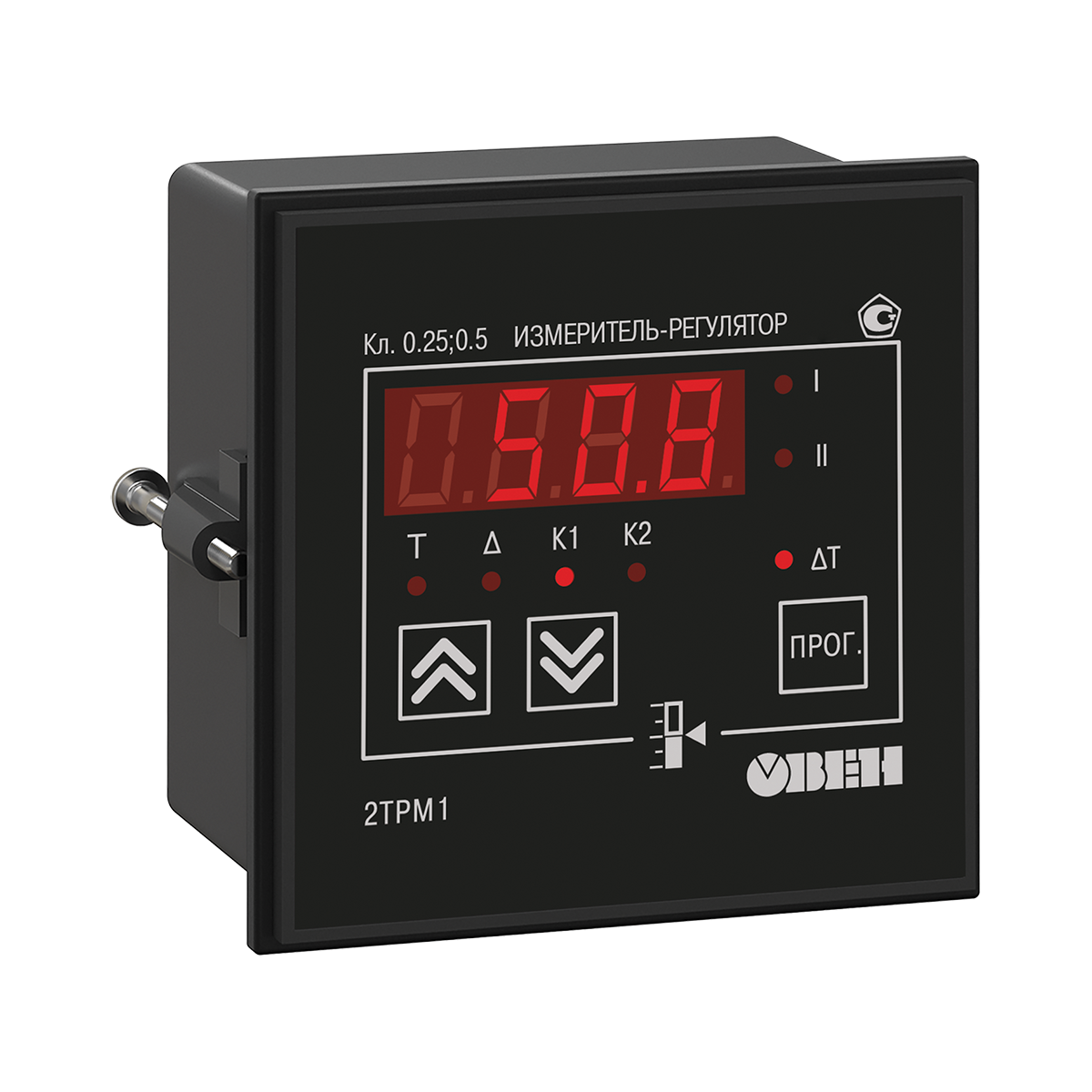

Щитовой Щ1		96×96×53, IP54 со стороны передней панели

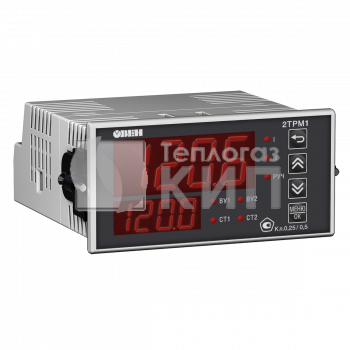

Щитовой Щ2		96×48×100, IP54 со стороны передней панели

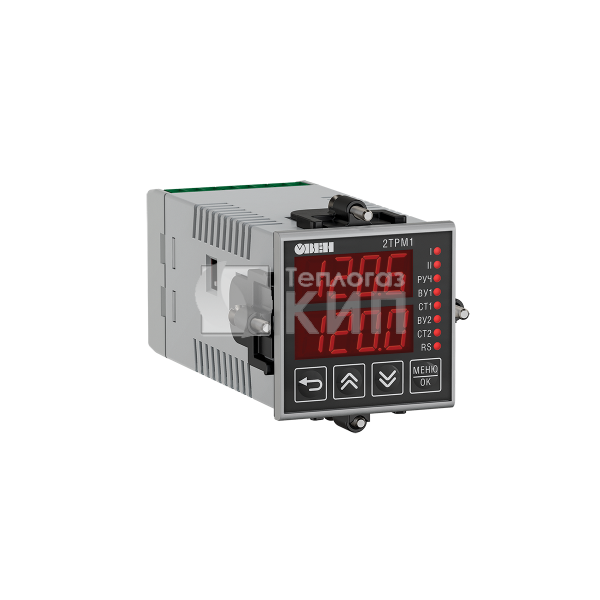

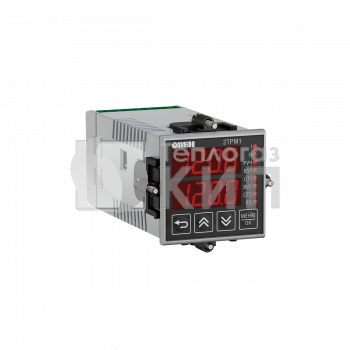

Щитовой Щ5		48×48×103, IP54 со стороны передней панели
Настенный Н		105×130×65, IP44

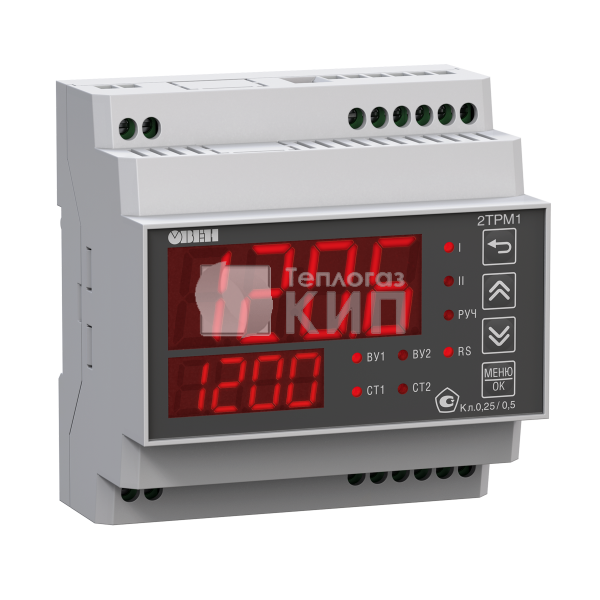

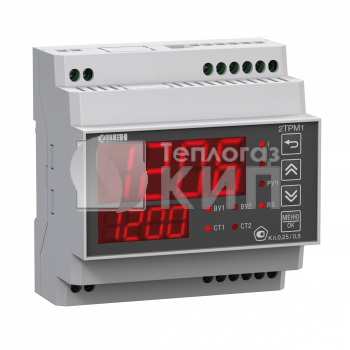

DIN-реечный		72×90×58, IP20
Условия эксплуатации
Температура окружающего воздуха		–40...+50 °С
Атмосферное давление		84...106,7 кПа
Относительная влажность воздуха (при +35 °С и ниже без конденсации влаги)		Не более 85 %

Характеристики измерительных датчиков

Обозначение	Тип датчика	Диапазон измерений	Разрешающая способность*
Термопреобразователи сопротивления
C 50	ТСМ (Cu50) W100=1.426	–50…+200 °С	0,1 °С
50 C	ТСМ (50М) W100=1.428	–200…+200 °С	0,1 °С
P 50	ТСП (Pt50) W100=1.385	–200…+850 °С	0,1 °С
50 P	ТСП (50П) W100=1.391	–240…+1100 °С	0,1 °С
C100	ТСМ (Cu100) W100=1.426	–50…+200 °С	0,1 °С
100C	ТСМ (100М) W100=1.428	–200…+200 °С	0,1 °С
P100	ТСП (Pt100) W100=1.385	–200…+850 °С	0,1 °С
100P	ТСП (100П) W100=1.391	–240…+1100 °С	0,1 °С
100n	ТСН (100Н) W100=1.617	–60…+180 °С	0,1 °С
C500	ТСМ (Cu500) W100=1.426	–50…+200 °С	0,1 °С
500C	ТСМ (500М) W100=1.428	–200…+200 °С	0,1 °С
P500	ТСП (Pt500) W100=1.385	–200…+850 °С	0,1 °С
500P	ТСП (500П) W100=1.391	–250…+1100 °С	0,1 °С
500n	ТСН (500Н) W100=1.617	–60…+180 °С	0,1 °С
C 1.0	ТСМ (Cu1000) W100=1.426	–50…+200 °С	0,1 °С
1.0 C	ТСМ (1000М) W100=1.428	–200…+200 °С	0,1 °С
P 1.0	ТСП (Pt1000) W100=1.385	–200…+850 °С	0,1 °С
1.0 P	ТСП (1000П) W100=1.391	–250…+1100 °С	0,1 °С
1.0 n	ТСН (1000Н) W100=1.617	–60…+180 °С	0,1 °С
C 53	ТСМ (53М) W100=1.426 (гр. 23)	–50…+200 °С	0,1 °С
Термоэлектрические преобразователи
tC. L	термопара ТХК (L)	–200…+800 °С	0,1 °С
tC. J	термопара ТЖК (J)	–200…+1200 °С	0,1 °С
tC. n	термопара ТНН (N)	–200…+1300 °С	0,2 °С
tC.HA	термопара ТХА (K)	–200…+1360 °С	0,2 °С
tC. S	термопара ТПП (S)	–50…+1750 °C	0,2 °С
tC. r	термопара ТПП (R)	–50…+1750 °C	0,2 °С
tC. b	термопара ТПР (В)	+200…+1800 °C	0,2 °С
tC.A1	термопара ТВР (А-1)	0…+2500 °С	0,4 °С
tC.A2	термопара ТВР (А-2)	0…+1800 °C	0,2 °С
tC.A3	термопара ТВР (А-3)	0…+1800 °C	0,2 °С
tC. t	термопара ТМК (Т)	–200…+400 °C	0,1 °С
tC.dL	Typ.L (DIN 43710)*	0…+900 °С	0,1 °С
tC.dK	Typ К (DIN 43710)**	-200… +900 °С	0,1 °С
tC. E	ТХКн (Е)	-200… +900 °С	0,1 °С
Пирометры
Plr.1	Пирометр РК-15	+400… +1500 °С	0,1 °С
Plr.2	Пирометр РК-20	+600… +2000 °С	0,1 °С
Plr.3	Пирометр РС-20	+900… +2000 °С	0,1 °С
Plr.4	Пирометр РС-25	+1200… +2500 °С	0,1 °С
Унифицированные сигналы
i 0.5	ток 0…5 мА	0…100 %	0,1 %
i 0.20	ток 0…20 мA	0…100 %	0,1 %
i 4.20	ток 4…20 мА	0…100 %	0,1 %
U -5.5	напряжение –50…+50 мВ	0…100 %	0,1 %
U 0.1	напряжение 0…1 В	0…100 %	0,1 %
* С учетом компенсации температуры от ДХС ** НСХ согласно DIN 43710

Характеристики выходных устройств

Обозначение	Тип выходного устройства (ВУ)	Электрические характеристики
Р	электромагнитное реле	Не более 8 А при 230 В 50...60 Гц, cos φ > 0,4
К	транзисторная оптопара n–p–n типа	Постоянный ток не более 400 мА при постоянном напряжении не более 60 В
С	симисторная оптопара	Ток не более 50 мА при переменном напряжении не более 250 В (50 Гц). Ток в импульсном режиме не более 500 мА (tимп. не более 5 мс). Максимальное коммутируемое напряжение не более 600 В
И	цифроаналоговый преобразователь «параметр–ток 4…20 мА»	Нагрузка 100…1000 Ом, напряжение питания 12...30 В пост. тока
У	цифроаналоговый преобразователь «параметр–напряжение 0…10 В»	Постоянное напряжение 0…10 В на внешней нагрузке более 2 кОм, напряжение питания 15…32 В
Т	выход для управления твердотельным реле	Выходной ток не более 60 мА. Выходное напряжение высокого уровня – 3,9…6 В. Выходное напряжение низкого уровня – 0…0,7 В.
